线型光源
线型光源
- 详细介绍
光源说明
●线性光源采用3瓦大功率颗粒,配有线性柱状透镜,可同时实现高亮和高均匀性,根据被测物体尺寸,可以定做任意长度;
●定焦设计结构,随着工作距离的增加,仍然能保证光带的均匀性;
●针对线性光源亮度高,功率较大,设计了独特的散热结构,自然冷却,风冷,水冷于一体;
●LED颗粒贴合在铝基板上,与外壳无缝接触,导热速度快;
●安装方式可选,背面滑槽安装和侧面滑槽安装;
●线光柱状透镜(10mm/14mm/16mm/18mm/25mm)有多种规格可选,适用于不同的工作距离。
产品特点
◆大功率LED,高亮度 ◆恒流驱动,输出稳定 ◆表面亮度均匀 ◆高功率适合远距离
| 应用领域
◆产品外形轮廓检测 ◆零件尺寸检测 ◆透明液体中杂质的检测 ◆液面高度检测等

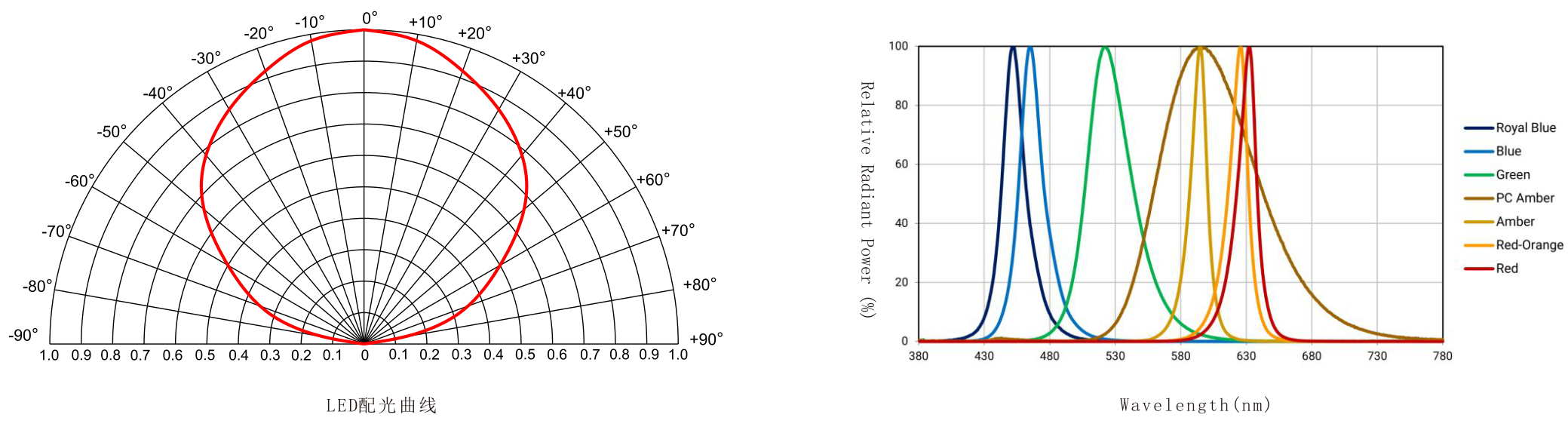

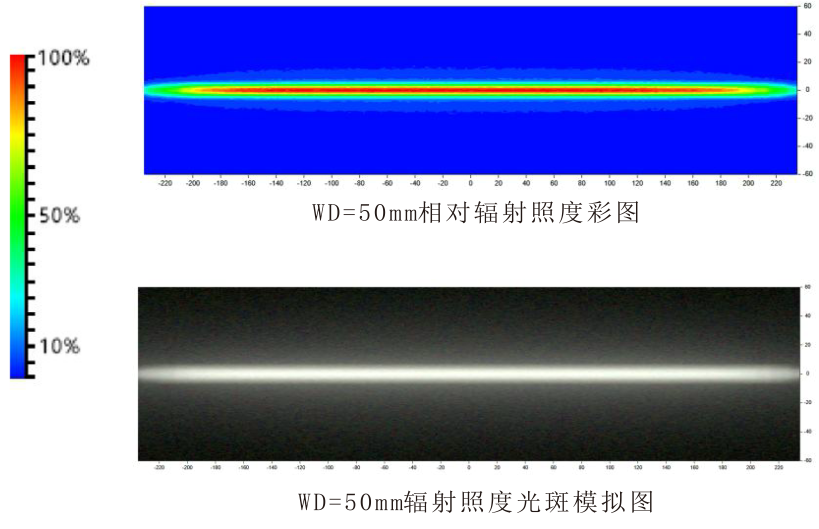

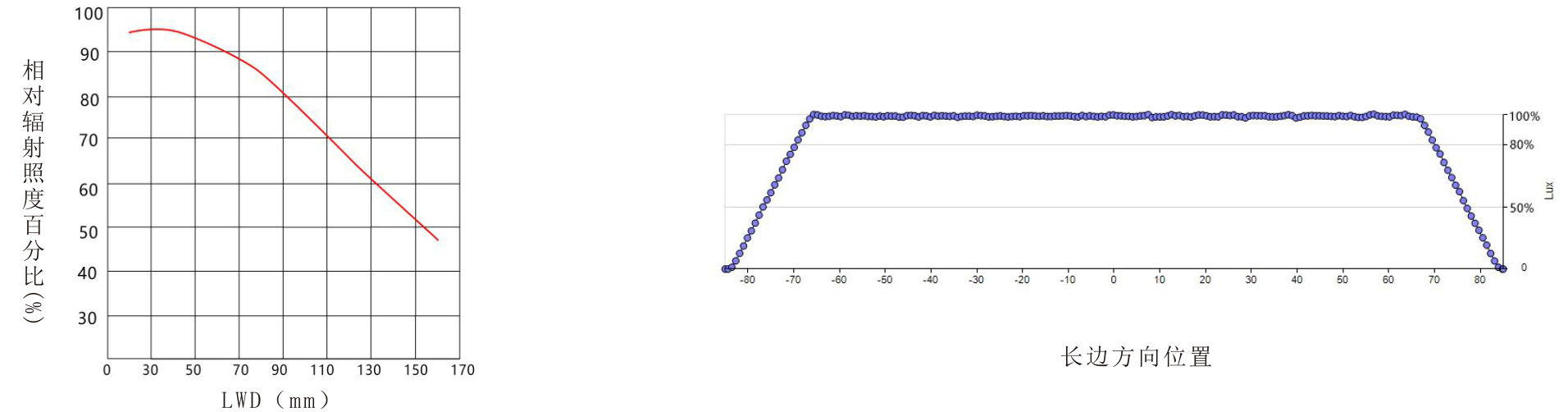

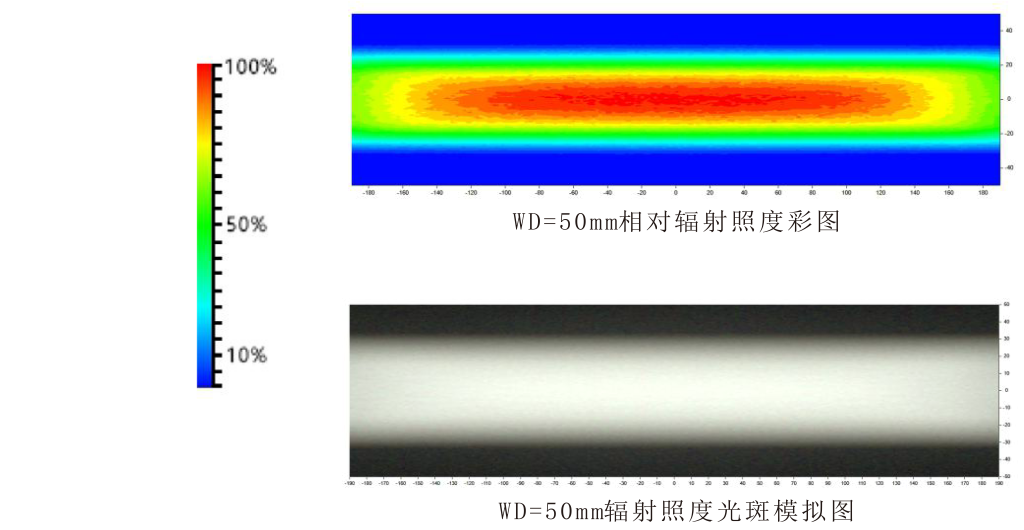

| 照度图 |

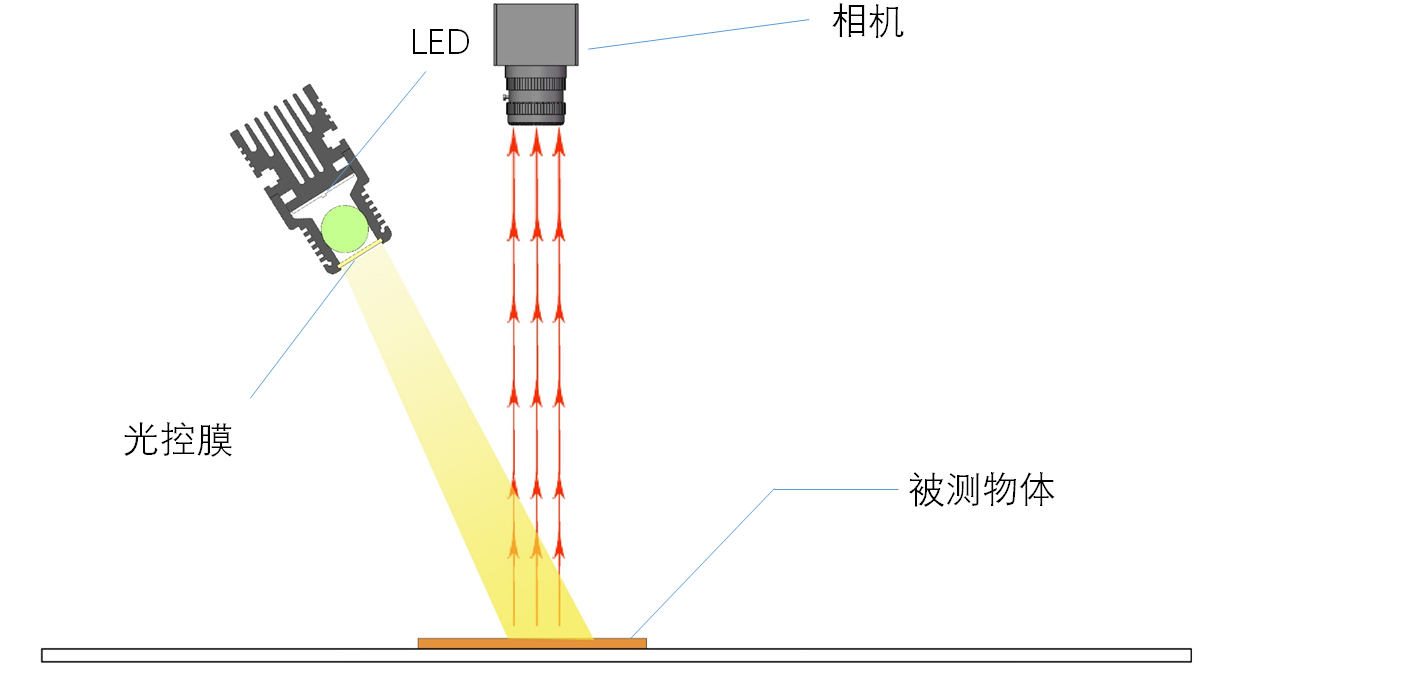

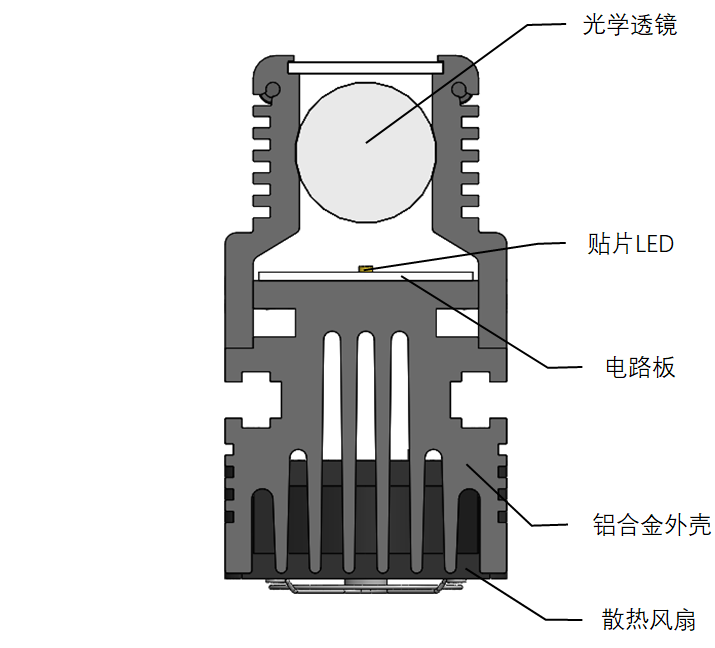

光路简图

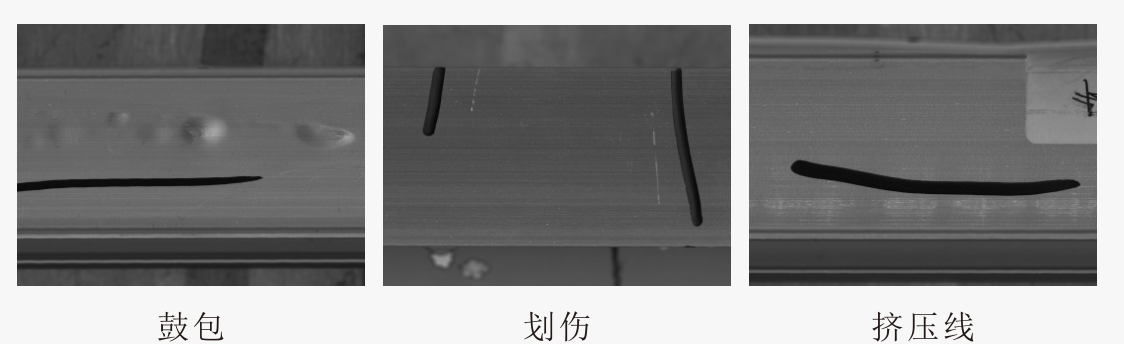

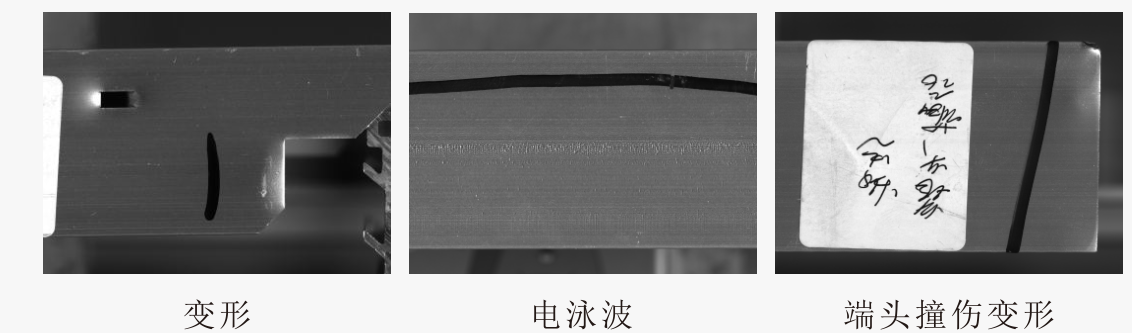

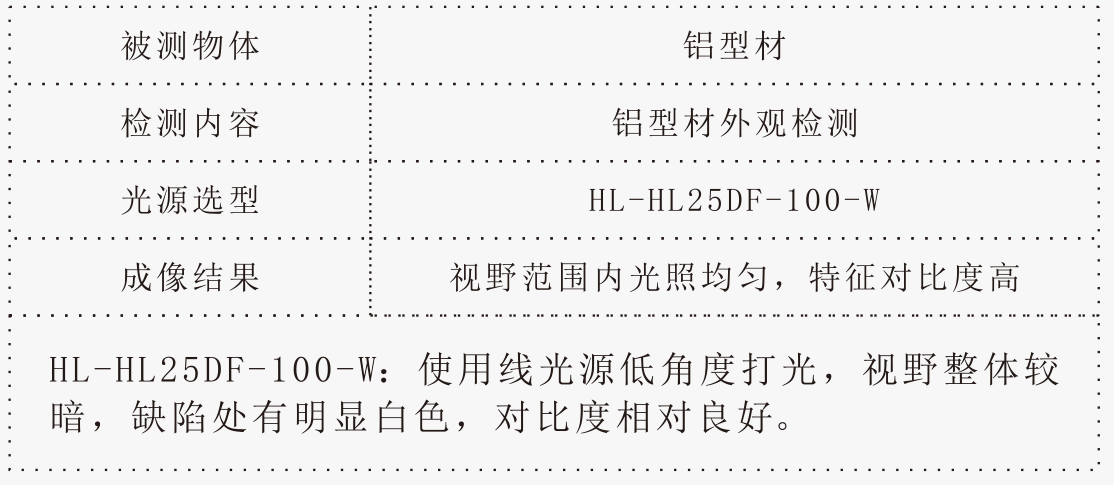

案 例

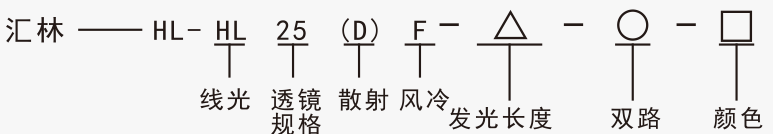

产品命名规则
产品系列选型表
10mm透镜直射线形光源 | ||||||
类型 | 序号 | 产品类型 | 可做颜色 | 适用电压 | 功率(W) | 下载 |
HL-HL | 1 | HL-HL(D)-50 | ●/●●◎ | DC24V | 9.6 | |
2 | HL-HL(D)-75 | ●/●●◎ | DC24V | 9.6 | ||
3 | HL-HL(D)-100 | ●/●●◎ | DC24V | 9.6/14.4 | ||
4 | HL-HL(D)-150 | ●/●●◎ | DC24V | 14.4/21.6 | ||
5 | HL-HL(D)-200 | ●/●●◎ | DC24V | 19.2/28.8 | ||
6 | HL-HL(D)-225 | ●/●●◎ | DC24V | 21.6 | ||
7 | HL-HL(D)-250 | ●●◎ | DC24V | 36 | ||
8 | HL-HL(D)-300 | ●●/●●◎ | DC24V | 36/43.2 | ||
9 | HL-HL(D)-400 | ●/●●◎ | DC24V | 34.8/57.6 | ||
10 | HL-HL(D)-450 | ●/●●◎ | DC24V | 28.8/57.6 | ||
11 | HL-HL(D)-500 | ●/●●◎ | DC24V | 36/72 | ||
12 | HL-HL(D)-600 | ●●/●●◎ | DC24V | 57.6/86.4 | ||
13 | HL-HL(D)-750 | ●/●●◎ | DC24V | 74/108 | ||
14 | HL-HL(D)-900 | ●●/●●◎ | DC24V | 86.4/129.6 | ||
15 | HL-HL(D)-1200 | ●●/●●◎ | DC48V | 115.2/172.8 | ||
16 | HL-HL(D)-1500 | ●●/●●◎ | DC48V | 144/216 | ||
17 | HL-HL(D)-1800 | ●●/●●◎ | DC48V | 172.8/259.2 | ||
18 | HL-HL(D)-2400 | ●●/●●◎ | DC48V | 230.4/345.6 | ||
19 | HL-HL(D)-N*50 | ●/●●◎ | DC48V | N*7.2 | ||
20 | HL-HL(D)-N*75 | ●●/●●◎ | DC48V | N*7.2 |
14mm透镜直射线形源 | ||||||
类型 | 序号 | 产品类型 | 可做颜色 | 适用电压 | 功率(W) | 下载 |
HL-HL14 | 1 | HL-HL14(D)-50 | ●/●●◎ | DC24V | 9.6 | |
2 | HL-HL14(D)-75 | ●/●●◎ | DC24V | 9.6 | ||
3 | HL-HL14(D)-100 | ●/●●◎ | DC24V | 9.6/14.4 | ||
4 | HL-HL14(D)-150 | ●/●●◎ | DC24V | 14.4/21.6 | ||
5 | HL-HL14(D)-200 | ●/●●◎ | DC24V | 19.2/28.8 | ||
6 | HL-HL14(D)-225 | ●/●●◎ | DC24V | 21.6 | ||
7 | HL-HL14(D)-250 | ●●◎ | DC24V | 36 | ||
8 | HL-HL14(D)-300 | ●●/●●◎ | DC24V | 36/43.2 | ||
9 | HL-HL14(D)-400 | ●/●●◎ | DC24V | 34.8/57.6 | ||
10 | HL-HL14(D)-450 | ●/●●◎ | DC24V | 28.8/57.6 | ||
11 | HL-HL14(D)-500 | ●/●●◎ | DC24V | 36/72 | ||
12 | HL-HL14(D)-600 | ●●/●●◎ | DC24V | 57.6/86.4 | ||
13 | HL-HL14(D)-750 | ●/●●◎ | DC24V | 74/108 | ||
14 | HL-HL14(D)-900 | ●●/●●◎ | DC24V | 86.4/129.6 | ||
15 | HL-HL14(D)-1200 | ●●/●●◎ | DC48V | 115.2/172.8 | ||
16 | HL-HL14(D)-1500 | ●●/●●◎ | DC48V | 144/216 | ||
17 | HL-HL14(D)-1800 | ●●/●●◎ | DC48V | 172.8/259.2 | ||
18 | HL-HL14(D)-2400 | ●●/●●◎ | DC48V | 230.4/345.6 | ||
19 | HL-HL14(D)-N*50 | ●/●●◎ | DC48V | N*7.2 | ||
20 | HL-HL14(D)-N*75 | ●●/●●◎ | DC48V | N*7.2 |
16mm透镜直射线形光源 | ||||||
类型 | 序号 | 产品类型 | 可做颜色 | 适用电压 | 功率(W) | 下载 |
HL-HL16 | 1 | HL-HL16-50 | ●●◎ | DC24V | 4.8 | |
2 | HL-HL16-75-R | ● | DC24V | 4.8 | ||
3 | HL-HL16-100 | ●/●●◎ | DC24V | 4.8/7.2 | ||
4 | HL-HL16-150 | ●/●●◎ | DC24V | 7.2/10.8 | ||
5 | HL-HL16-200 | ●/●●◎ | DC24V | 9.6/14.4 | ||
6 | HL-HL16-225-R | ● | DC24V | 14.4 | ||
7 | HL-HL16-250 | ●●◎ | DC24V | 18 | ||
8 | HL-HL16-300 | ●●/●●◎ | DC24V | 18/21.6 | ||
9 | HL-HL16-400 | ●/●●◎ | DC24V | 19.2/28.8 | ||
10 | HL-HL16-450 | ●/●●◎ | DC24V | 21.6/32.4 | ||
11 | HL-HL16-500 | ●/●●◎ | DC24V | 24/36 | ||
12 | HL-HL16-600 | ●●/●●◎ | DC24V | 28.8/38.4 | ||
13 | HL-HL16-750 | ●/●●◎ | DC24V | 36/48 | ||
14 | HL-HL16-900 | ●●/●●◎ | DC24V | 43.2/64.8 | ||
15 | HL-HL16-1200 | ●●/●●◎ | DC48V | 57.6/86.4 | ||
16 | HL-HL16-N*50 | ●/●●◎ | DC48V | n*3.6 | ||
17 | HL-HL16-N*75*R | ● | DC48V | n*3.6 |
16mm透镜散射线形光源 | ||||||
类型 | 序号 | 产品类型 | 可做颜色 | 适用电压 | 功率(W) | 下载 |
HL-HL16D | 1 | HL-HL16D-50 | ●●◎ | DC24V | 4.8 | |
2 | HL-HL16D-75 | ● | DC24V | 4.8 | ||
3 | HL-HL16D-100 | ●/●●◎ | DC24V | 4.8/7.2 | ||
4 | HL-HL16D-150 | ●/●●◎ | DC24V | 7.2/10.8 | ||
5 | HL-HL16D-200 | ●/●●◎ | DC24V | 9.6/14.4 | ||
6 | HL-HL16D-225-R | ● | DC24V | 14.4 | ||
7 | HL-HL16D-250 | ●●◎ | DC24V | 18 | ||
8 | HL-HL16D-300 | ●●/●●◎ | DC24V | 18/21.6 | ||
9 | HL-HL16D-400 | ●/●●◎ | DC24V | 19.2/28.8 | ||
10 | HL-HL16D-450 | ●/●●◎ | DC24V | 21.6/32.4 | ||
11 | HL-HL16D-500 | ●/●●◎ | DC24V | 24/36 | ||
12 | HL-HL16D-600 | ●●/●●◎ | DC24V | 28.8/38.4 | ||
13 | HL-HL16D-750 | ●/●●◎ | DC24V | 36/48 | ||
14 | HL-HL16D-900 | ●●/●●◎ | DC24V | 43.2/64.8 | ||
15 | HL-HL16D-1200 | ●●/●●◎ | DC48V | 57.6/86.4 | ||
16 | HL-HL16-N*50 | ●/●●◎ | DC48V | n*3.6 | ||
17 | HL-HL16-N*75*R | ● | DC48V | n*3.6 |
18mm透镜直射线形光源 | ||||||
类型 | 序号 | 产品类型 | 可做颜色 | 适用电压 | 功率(W) | 下载 |
HL-HL18 | 1 | HL-HL18(D)-50 | ●●/●●◎ | DC24V | 9.6 | |
2 | HL-HL18(D)-75 | ●●/●●◎ | DC24V | 9.6 | ||
3 | HL-HL18(D)-100 | ●●/●●◎ | DC24V | 9.6/14.4 | ||
4 | HL-HL18(D)-150 | ●●/●●◎ | DC24V | 14.4/21.6 | ||
5 | HL-HL18(D)-200 | ●●/●●◎ | DC24V | 19.2/28.8 | ||
6 | HL-HL18(D)-225 | ●●/●●◎ | DC24V | 21.6 | ||
7 | HL-HL18(D)-250 | ●●/●●◎ | DC24V | 36 | ||
8 | HL-HL18(D)-300 | ●●/●●◎ | DC24V | 36/43.2 | ||
9 | HL-HL18(D)-400 | ●●/●●◎ | DC24V | 34.8/57.6 | ||
10 | HL-HL18(D)-450 | ●/●●◎ | DC24V | 28.8/57.6 | ||
11 | HL-HL18(D)-500 | ●●/●●◎ | DC24V | 36/72 | ||
12 | HL-HL18(D)-600 | ●●/●●◎ | DC24V | 57.6/86.4 | ||
13 | HL-HL18(D)-750 | ●●/●●◎ | DC24V | 74/108 | ||
14 | HL-HL18(D)-900 | ●●/●●◎ | DC24V | 86.4/129.6 | ||
15 | HL-HL18(D)-1200 | ●●/●●◎ | DC48V | 115.6/172.8 | ||
16 | HL-HL18(D)-1500 | ●●/●●◎ | DC48V | 144/216 | ||
17 | HL-HL18(D)-1800 | ●●/●●◎ | DC48V | 172.8/259.2 | ||
18 | HL-HL18(D)-2400 | ●●/●●◎ | DC48V | 230.4/345.6 | ||
19 | HL-HL18(D)-N*50 | ●/●●◎ | DC48V | N*7.2 | ||
20 | HL-HL18(D)-N*75 | ●/●●◎ | DC48V | N*7.2 |
25mm透镜直射线形光源 | ||||||
类型 | 序号 | 产品类型 | 可做颜色 | 适用电压 | 功率(W) | 下载 |
HL-HL25 | 1 | HL-HL25(D)-50 | ●●/●●◎ | DC24V | 9.6 | |
2 | HL-HL25(D)-75 | ●●/●●◎ | DC24V | 9.6 | ||
3 | HL-HL25(D)-100 | ●●/●●◎ | DC24V | 9.6/14.4 | ||
4 | HL-HL25(D)-150 | ●●/●●◎ | DC24V | 14.4/21.6 | ||
5 | HL-HL25(D)-200 | ●●/●●◎ | DC24V | 19.2/28.8 | ||
6 | HL-HL25(D)-225 | ●●/●●◎ | DC24V | 21.6 | ||
7 | HL-HL25(D)-250 | ●●/●●◎ | DC24V | 36 | ||
8 | HL-HL25(D)-300 | ●●/●●◎ | DC24V | 36/43.2 | ||
9 | HL-HL25(D)-400 | ●●/●●◎ | DC24V | 34.8/57.6 | ||
10 | HL-HL25(D)-450 | ●/●●◎ | DC24V | 28.8/57.6 | ||
11 | HL-HL25(D)-500 | ●●/●●◎ | DC24V | 36/72 | ||
12 | HL-HL25(D)-600 | ●●/●●◎ | DC24V | 57.6/86.4 | ||
13 | HL-HL25(D)-750 | ●●/●●◎ | DC24V | 74/108 | ||
14 | HL-HL25(D)-900 | ●●/●●◎ | DC24V | 86.4/129.6 | ||
15 | HL-HL25(D)-1200 | ●●/●●◎ | DC48V | 115.2/172.8 | ||
16 | HL-HL25(D)-1500 | ●●/●●◎ | DC48V | 144/216 | ||
17 | HL-HL25(D)-1800 | ●●/●●◎ | DC48V | 172.8/259.2 | ||
18 | HL-HL25(D)-2400 | ●●/●●◎ | DC48V | 230.4/345.6 | ||
19 | HL-HL25(D)-N*50 | ●●/●●◎ | DC48V | N*7.2 | ||
20 | HL-HL25(D)-N*75 | ●●/●●◎ | DC48V | N*7.2 |
