拱形光源介绍：

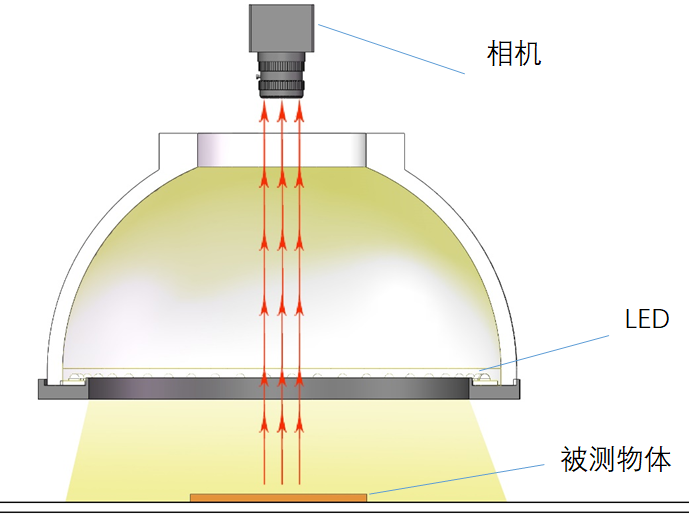

         底部发光，光线经球面漫反射之后，多角度均匀的照射在被测物体表面，图像整体效果较柔和，适合表面有起伏的物体、曲面物体检测。



产品特点：


    ◆ 多角度无影照明，亮度均匀

    ◆ 结构牢固可靠，性能稳定

    ◆ 外形灵活多变，支持多样化定制

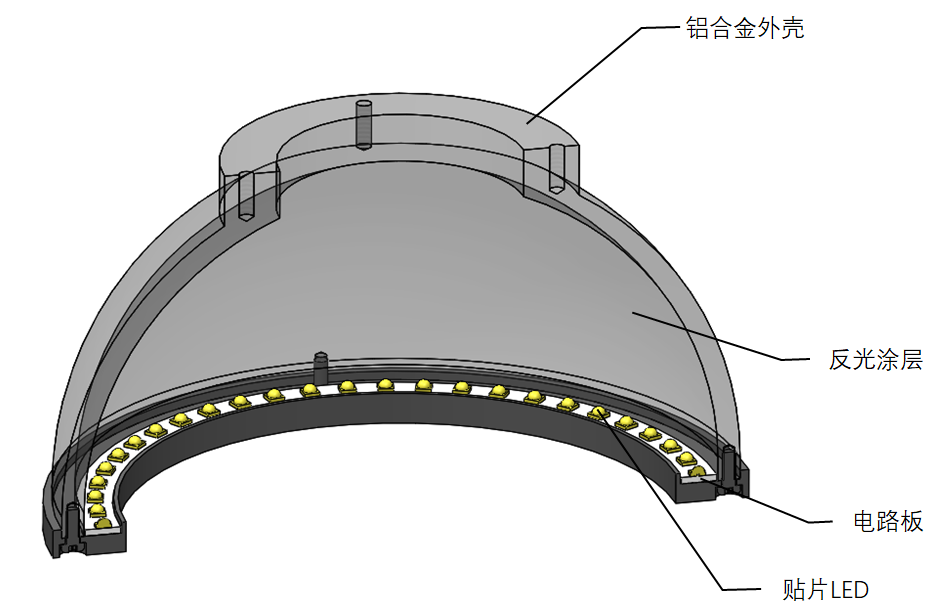

剖面结构图：






    圆顶光源系列，采用大功率贴片LED，置于光源的内部铝基板上；光源内壁采用高反光漫反射材料使光线从不同角度，均匀的照射在被测物体表面；采用独特的散热结构，有效的保证光源寿命。




应用领域：


    ◆ IC表面字符检测

    ◆ 检测反光、不平整表面

    ◆ 五金零件定位检测

    ◆ 磨砂面的刻印、损伤与污垢检测等

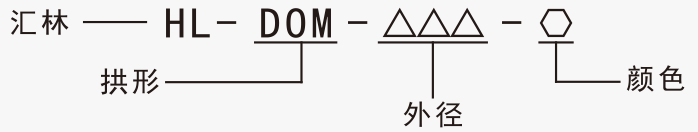

产品命名规则：




可定制参数：


  顶部孔径、外形尺寸、安装孔位、亮度、波长、色温。





应用说明：


    该系列光源具有较大的光扩散面，能够全方位、多角度均匀照射在被测物体上，图像整体效果较柔和，适合表面有起伏的、曲面物体检测。低工作距离下使用，图像效果更佳。

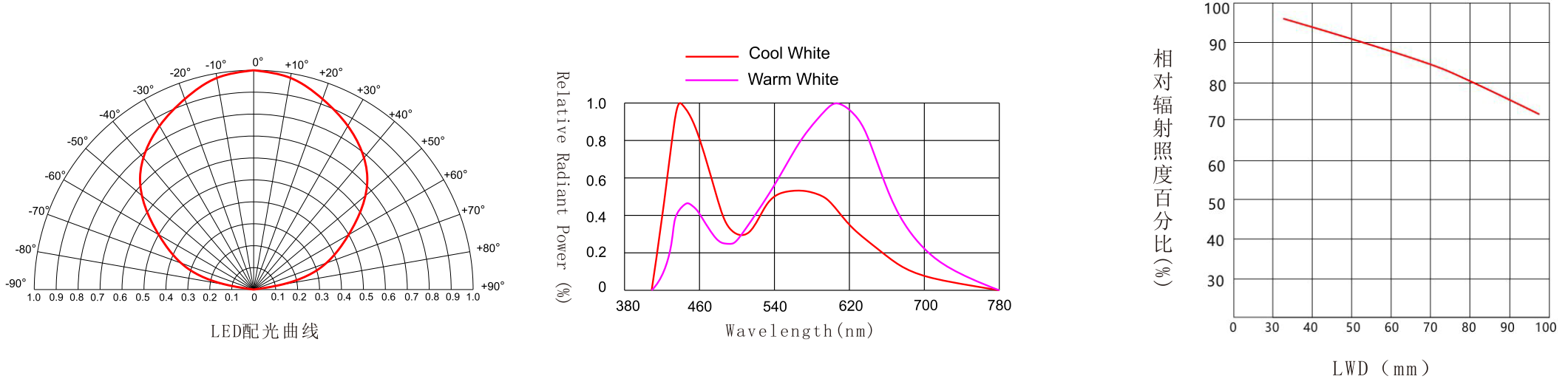

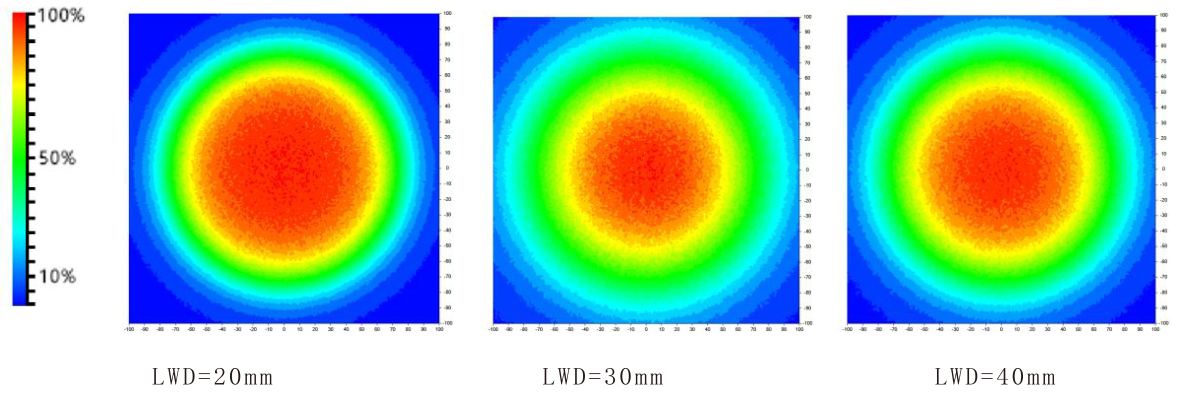

             相对辐射照度平面分布图：









光源配光曲线示意图：                                                                                                相对辐射照度图表：

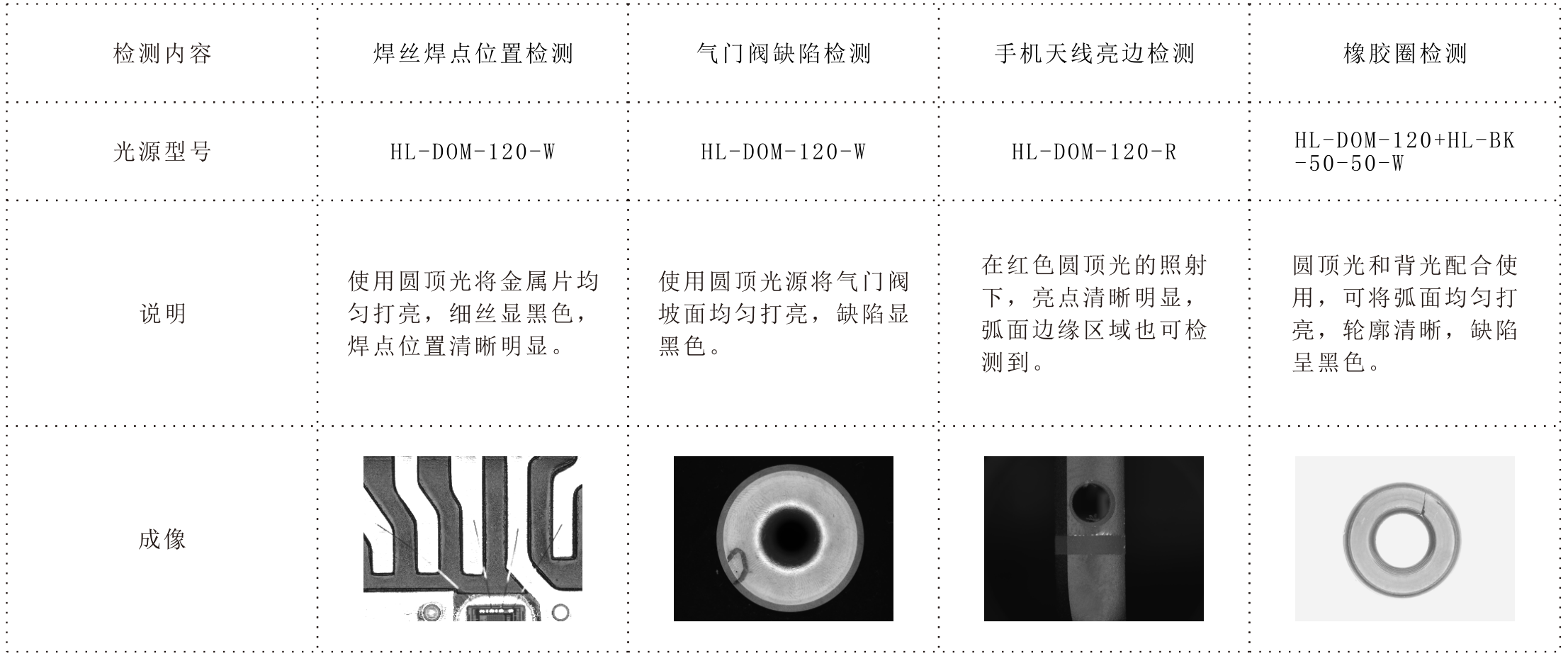

成像实例：





产品系列选型表



序号光源型号电压/功率 ●电压/功率 ●●◎重量下载
1HL-DOM-44——24 V/1.44 W100 g

HL-DOM-44.pdf

2HL-DOM-5524 V/1.44 W24 V/2.88 W121 g

HL-DOM-55.pdf

3HL-DOM-7024 V/2.88 W24 V/6 W143 g

HL-DOM-70.pdf

4HL-DOM-7524 V/2.88 W24 V/6 W150 g

HL-DOM-75.pdf

5HL-DOM-12024 V/6 W24 V/8.4 W350 g

HL-DOM-120.pdf

6HL-DOM-15724 V/9.6 W24 V/14.4 W632 g

HL-DOM-157.pdf

7HL-DOM-17024 V/9.6 W24 V/14.4 W700 g

HL-DOM-170.pdf

8HL-DOM-21024 V/15.8 W24 V/20 W1635 g

HL-DOM-210.pdf

9HL-DOM-24024 V/28.8 W24 V/39.6 W1800 g

HL-DOM-240.pdf

10HL-DOM-30024 V/39.6 W24 V/57.6 W2800 g

HL-DOM-300.pdf




注：● 红色 ● 绿色 ● 蓝色 ◎ 白色 ● 红外
