• 高亮背光源

  • 所属分类:高亮背光源
    产品说明:

    采用大功率贴片LED,高密度均匀排布,实现对轮廓,外观等精准成像

    全国咨询热线:

    0512-36835998

    立即采购
  • 详细介绍


高亮背光源介绍



        BKH系列高亮背光源,亮度是标准背光源的数倍,适合飞拍低曝光场景下使用



产品特点


    ◆ 高密贴片LED ,亮度高

   ◆  表面亮度均匀,光线柔和自然

    ◆  支持各种尺寸定制

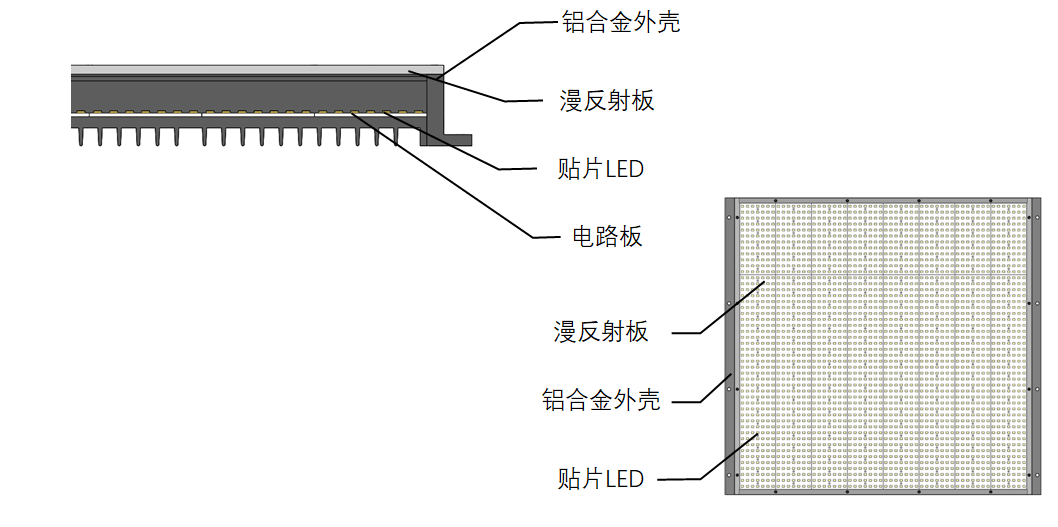

剖面结构图:





    采用大功率贴片LED,高密度排布在光源的底面,经过高透光性漫反射材料,形成高亮均匀的发光区域。配有独特的散热结构,充分的与光源底板贴合,最大限度的增加散热面积,能迅速地把光源产生的热量导出,在高亮的检测条件下,能有效地保证光源的使用寿命





应用领域


    ◆ 产品外形轮廓检测

    ◆ 工件尺寸测量

    ◆ 透明物体表面划伤、内部异物检测

    ◆ 液面高度检测等

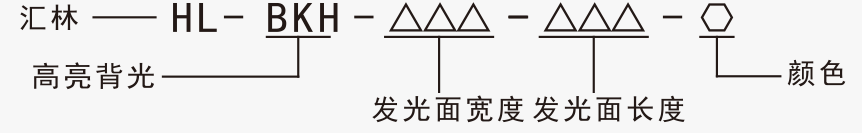

产品命名规则




可定制参数


      外形尺寸、安装孔位、分区控制、亮度、波长、色温






应用说明


        在拍摄高速运动物体的场合,相机的曝光时间需要设置很短,以


使图像不产生拖影,同时镜头的光圈不宜再加大,故光源的亮度要提

升很多,来增加图像亮度。需频闪状态下使用,以提高光源使用寿命。

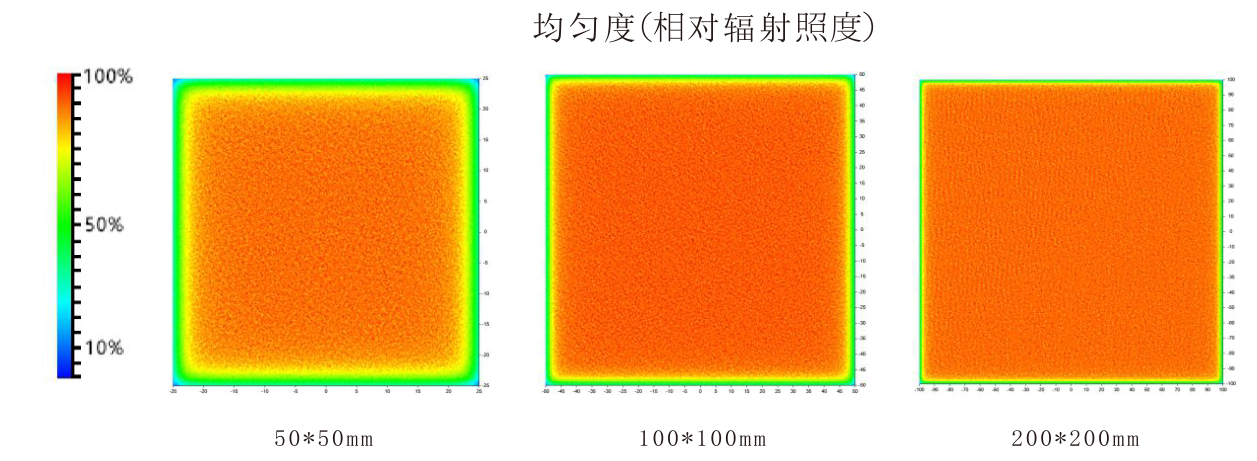

    相对辐射照度平面分布图





光源配光曲线示意图:                                                                                              相对辐射照度图表

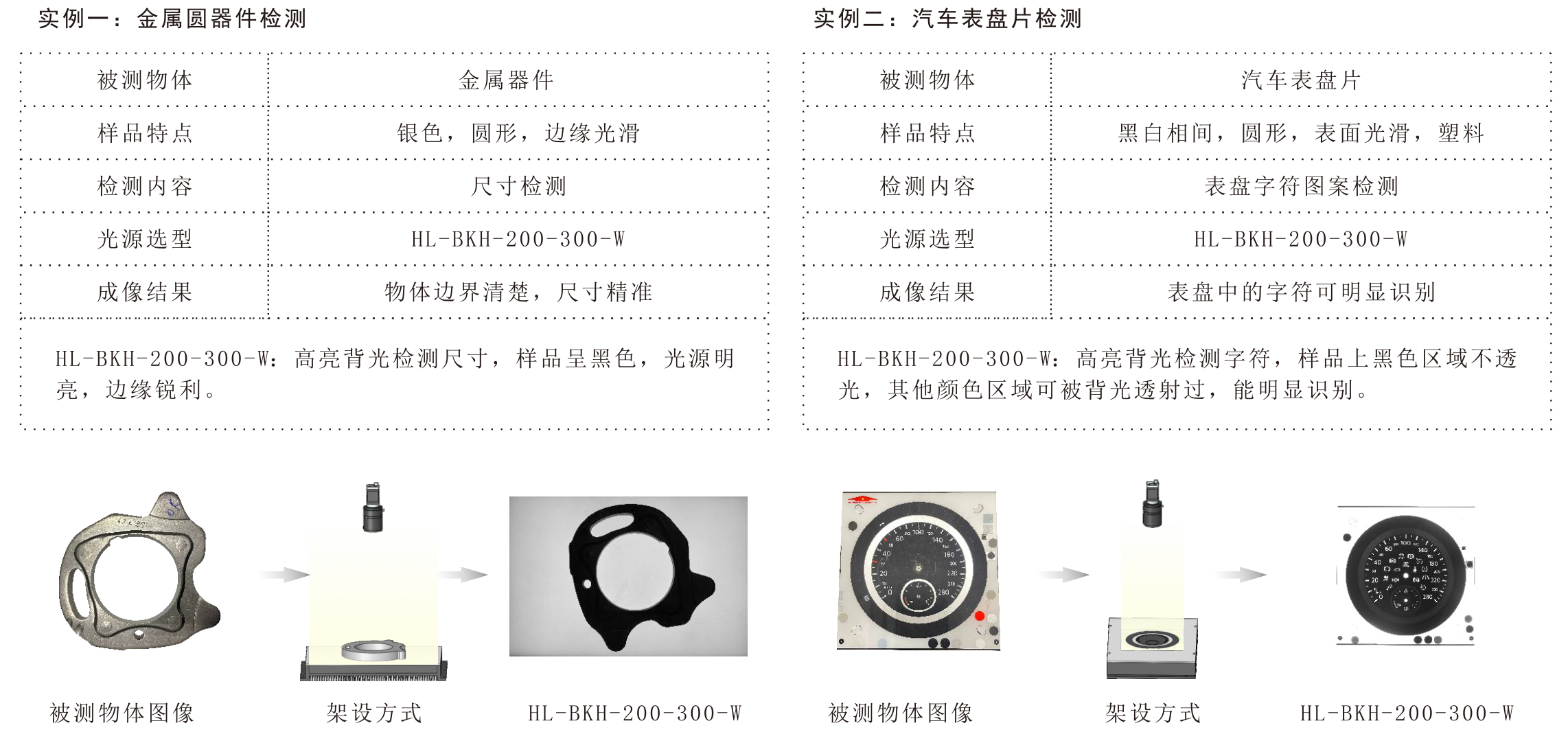

成像实例:








产品系列选型表



序号光源型号电压/功率 电压/功率 重量下载
1HL-BKH-40-60——24 V/5.7 W202  g

HL-BKH-40-40.pdf

2HL-BKH-40-8024 V/5.4 W24 V/7.68 W241  g

HL-BKH-40-80.pdf

3HL-BKH-40-140——24 V/12.5 W354  g——
4HL-BKH-40-20024 V/10.8 W24 V/19.2 W495  g——
5HL-BKH-40-40024 V/21.6 W24 V/38.88 W871  g——
6HL-BKH-40-80024 V/38.88 W24 V/57.6 W1747  g——
7HL-BKH-50-5024 V/4.32 W24 V/5.4 W213  g

——

8HL-BKH-50-7524 V/5.4 W24 V/8.1 W270  gHL-BKH-50-75.pdf
9HL-BKH-50-10024 V/7.2 W24 V/10.8 W327  g

——

10HL-BKH-50-12524 V/9.0 W24 V/13.5 W384  g——
11HL-BKH-50-15024 V/9.7 W24 V/15.0 W441  g——
12HL-BKH-50-20024 V/11.52 W24 V/17.28 W580  g——
13HL-BKH-50-25024 V/13.5 W24 V/21.6 W692  g——
14HL-BKH-50-35024 V/20.16 W24 V/30.24 W916  g——
15HL-BKH-50-70024 V/36.3 W24 V/54.45 W1825  g——
16HL-BKH-50-130024 V/43.3 W24 V/78 W3169  g——
17HL-BKH-60-6024 V/7.2 W24 V/7.2 W266  g——
18HL-BKH-60-9024 V/10.8 W24 V/10.8 W344  g——
19HL-BKH-60-12024 V/11.5 W24 V/11.52 W421  g——
20HL-BKH-60-33024 V/31.68 W24 V/31.68 W990  g——
21HL-BKH-100-10024 V/10.8 W24 V/17.28 W750  g——
22HL-BKH-100-15024 V/13.0 W24 V/25.92 W1035  gHL-BKH-100-250.pdf
23HL-BKH-100-17524 V/20.16 W24 V/30.24 W1178  g

——

24HL-BKH-100-20024 V/23.04 W24 V/34.5 W1321  g——
25HL-BKH-100-25024 V/28.8 W24 V/38.88 W1606  g——
26HL-BKH-100-30024 V/34.5 W24 V/46.8 W1891  g——
27HL-BKH-100-70024 V/64.5 W24 V/96.75 W4289  g——
28HL-BKH-150-15024 V/25.92 W24 V/34.95 W1252  gHL-BKH-150-150.pdf
29HL-BKH-150-20024 V/34.5 W24 V/46.5 W1544  g

HL-BKH-150-200.pdf

30HL-BKH-150-25024 V/38.88 W24 V/58.32 W1961  g

——

31HL-BKH-150-30024 V/46.65 W24 V/62.205 W2253  g

HL-BKH-150-300.pdf

32HL-BKH-150-32524 V/50.55 W24 V/67.395 W2399  g

——

33HL-BKH-150-35024 V/54.3 W24 V/72.57 W2545  g——
34HL-BKH-150-40024 V/62.3 W24 V/82.95 W2837  g——
35HL-BKH-150-55024 V/75.0 W24 V/114.0 W3713  g——
36HL-BKH-200-20024 V/41.475 W24 V/62.205 W1795  g——
37HL-BKH-200-25024 V/51.84 W24 V/69.0 W2095  g——
38HL-BKH-200-30024 V/58.32 W24 V/82.935 W2395  gHL-BKH-200-300.pdf
39HL-BKH-200-35024 V/64.5 W24 V/96.765 W2695  g——
40HL-BKH-200-60024 V/110.9 W48 V/155.6 W4194  g——
41HL-BKH-210-31024 V/60.0 W24 V/90.0 W2455  g——
42HL-BKH-240-32024 V/69.0 W24 V/99.0 W3676  g——
43HL-BKH-250-25024 V/57.6 W24 V/86.4 W3023  g——
44HL-BKH-250-30024 V/69.0 W24 V/103.5 W3489  g——
45HL-BKH-250-33024 V/71.4 W24 V/111.0 W3769  g——



注:● 红色 ● 绿色 ● 蓝色 ◎ 白色 ● 红外
