大条形散射光源介绍



         L E D灯珠排布成长条形,经特殊扩散材料形成均匀光路,多用于单边或多边以一定角度照射物体。可根据实际情况多条自由组合,照射角度与安装距离可灵活调节,适用于较大结构被测物。




产品特点


    ◆ 大角度LED阵列,散射照明,亮度均匀

    ◆  照射角度调节灵活,使用方便

    ◆ 可根据客户要求多样化定制

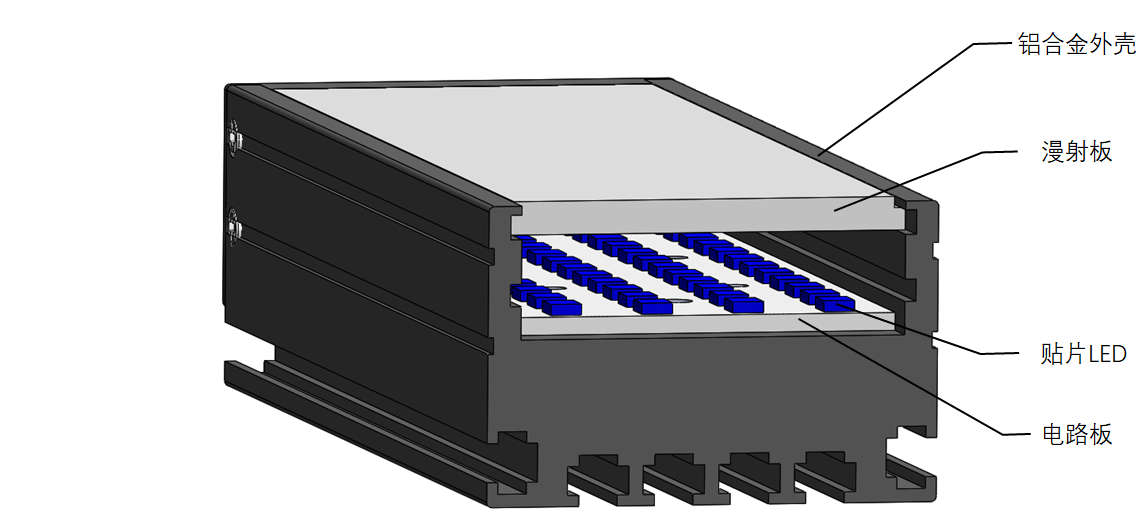

剖面结构图:





    条形散射照明系列,表面采用高透光,高均匀性 的散射材料;采用贴片式L E D,发射角大,在均匀度 上,比直插式L E D加普通散射板更具优势;内部采用 铝基板,与外壳无缝接触,导热速度更快;外壳采 用铝制品材料,表面加工采用特殊结构,最大限度 扩大散热面积;两种安装方式可选,背面滑槽安装 和两端螺丝孔安装。





应用领域


    ◆ 长条形物体的外观检测

    ◆ 连接器引脚正位度检测

    ◆ 各种字符、二维码识别

    ◆ Mark点定位检测

    ◆ 大面积物体检测等

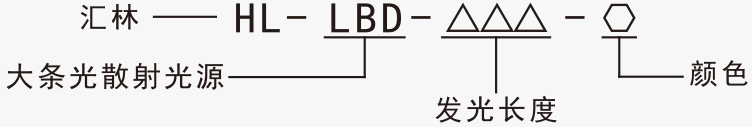

产品命名规则




可定制参数


      灯珠排数、外形尺寸、安装孔位、亮度、波长、色温。

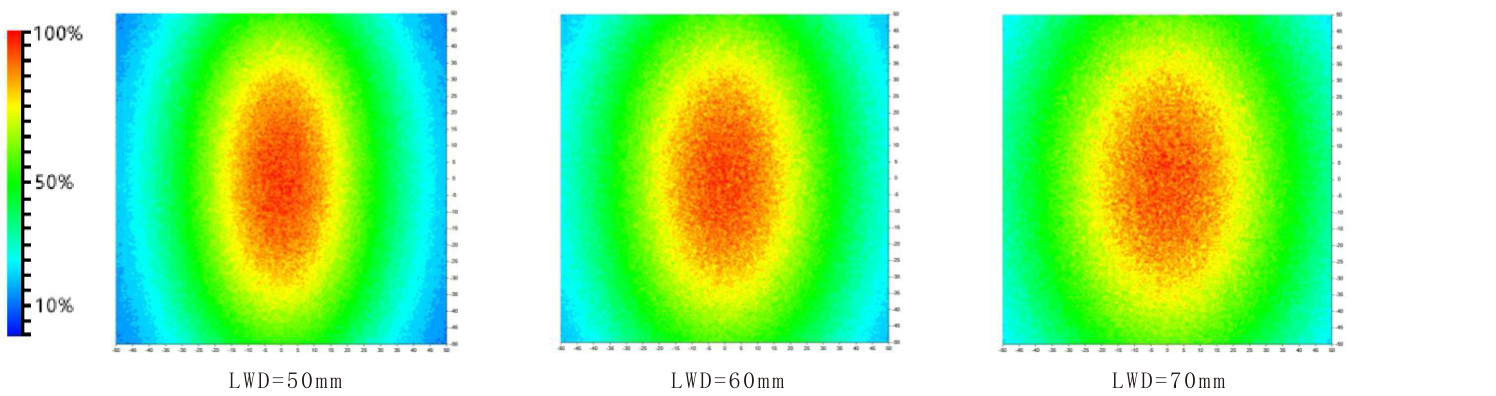

相对辐射照度平面分布图

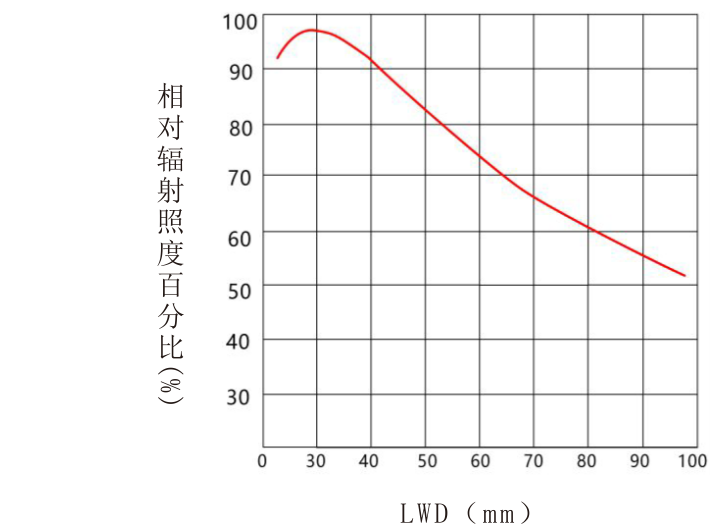

  相对辐射照度图表

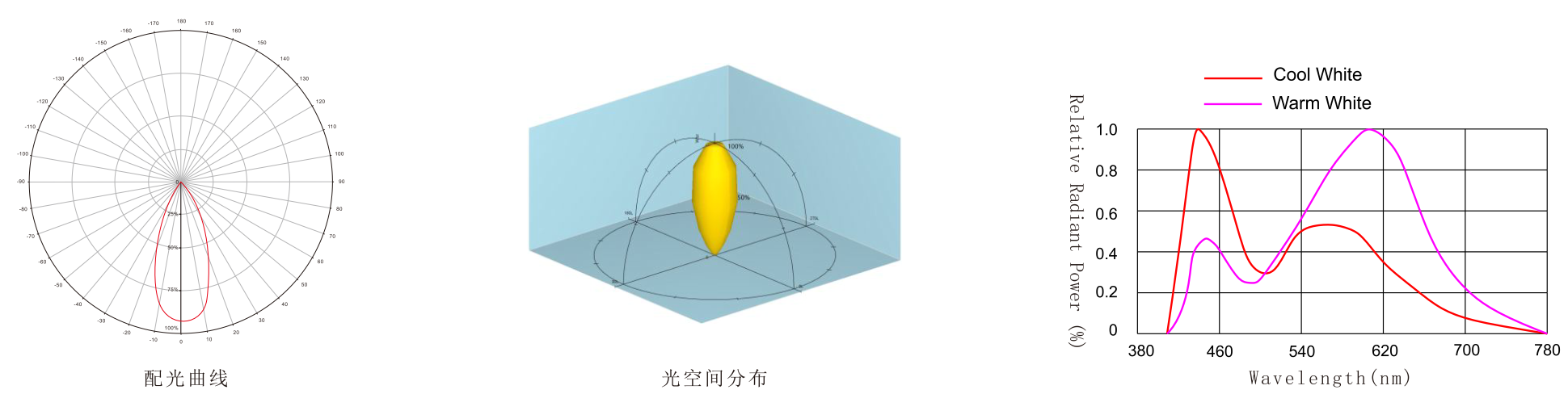

光源配光曲线示意图

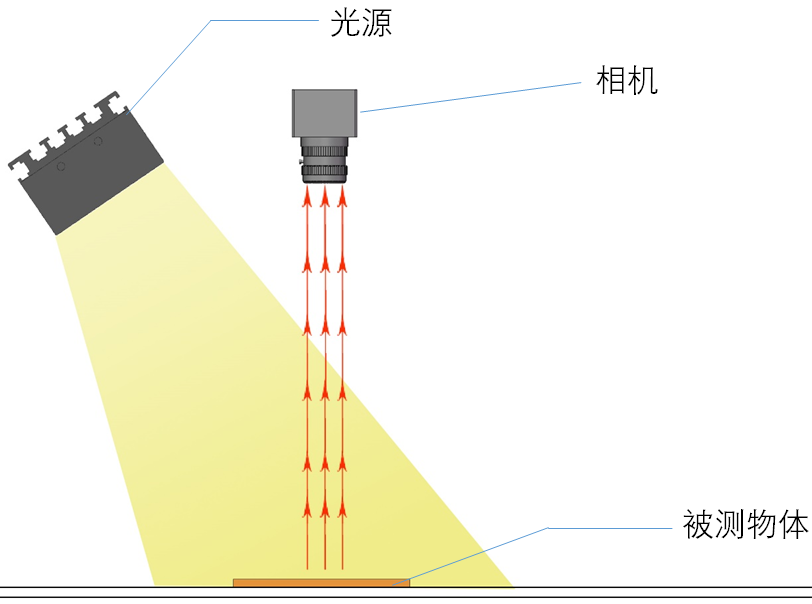

应用说明:



    条形光源是较大方形结构被测物的首选

光源;颜色可根据需求搭配,自由组合;照

射角度与安 装距离随意可调。通过调节光线

的角度和方向,可以检测到被测物体表面材

质、颜色、纹理与形态 等信息差异。直射光

对物体表面凹凸表现力强,对于边缘轮廓提

取效果比较好。条形组合光在选择 时,一定

要考虑光源的安装高度,再根据被测特征点

的长度宽度选择相对应的条形光进行组合。

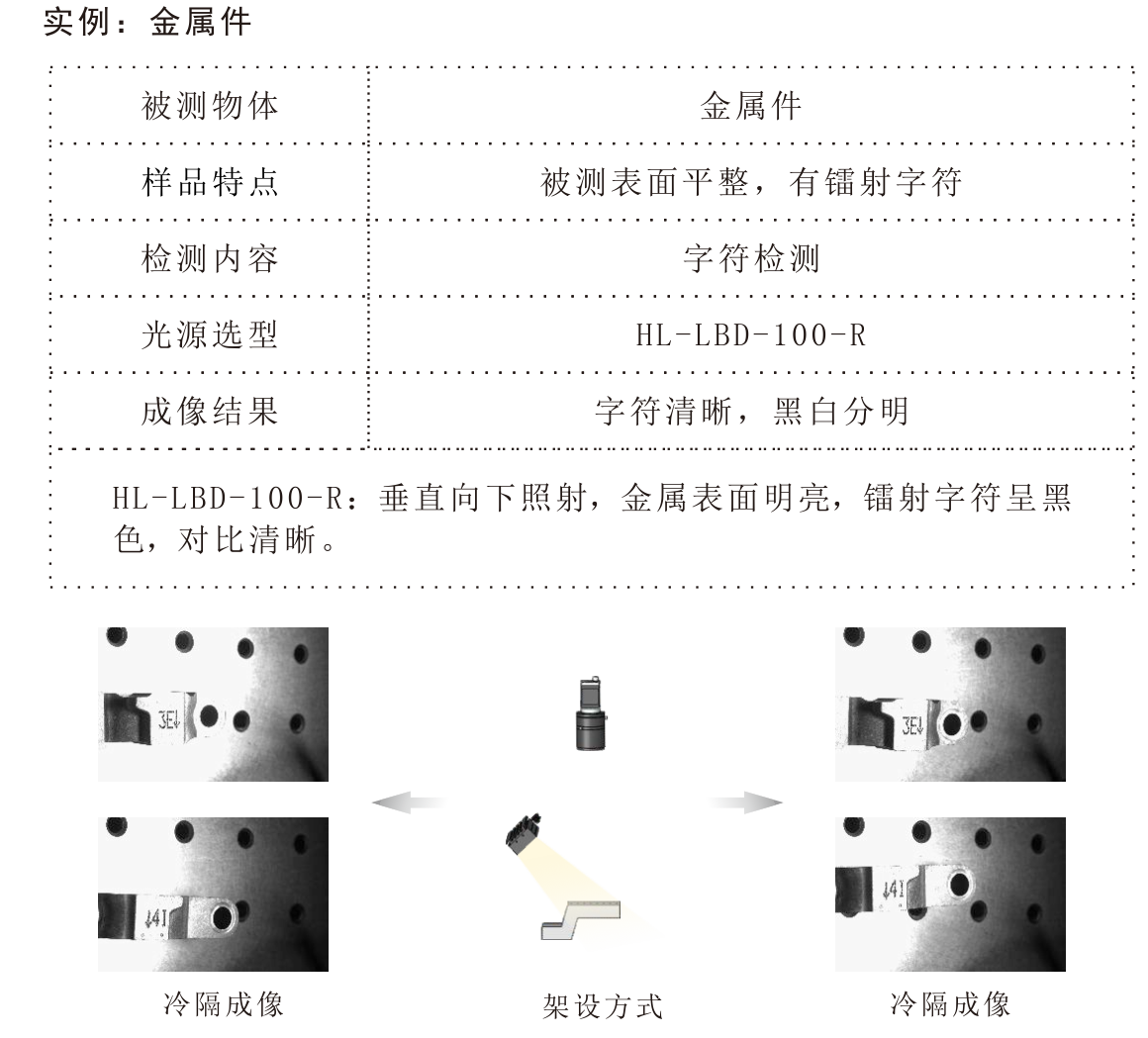

成像实例:







产品系列选型表



序号光源型号电压/功率 电压/功率 电压/功率 重量下载
1HL-LBD-5024 V/3.84 W24 V/3.84 W24 V/2.4 W100g

HL-LBD-50.PDF

2HL-LBD-6324 V/4.2 W24 V/4.2 W——126g

HL-LBD-63.PDF

3HL-LBD-7524 V/5.04 W24 V/5.04 W24 V/3.6 W150g

HL-LBD-75.PDF

4HL-LBD-8824 V/5.88 W24 V/5.88 W——176g

HL-LBD-88.PDF

5HL-LBD-10024 V/6.72 W24 V/6.72 W24 V/4.8 W200g

HL-LBD-100.PDF

6HL-LBD-11324 V/7.56 W24 V/7.56 W——226g

HL-LBD-113.PDF

7HL-LBD-12524 V/7.7 W24 V/7.7 W24 V/6 W250g

HL-LBD-125.PDF

8HL-LBD-13824 V/7.92 W24 V/7.92 W——276g

HL-LBD-138.PDF

9HL-LBD-15024 V/8.64 W24 V/8.64 W24 V/7.2 W300g

HL-LBD-150.PDF

10HL-LBD-16324 V/9.36 W24 V/9.36 W——326g

HL-LBD-163.PDF

11HL-LBD-17524 V/10.08 W24 V/10.08 W24 V/8.4 W350g

HL-LBD-175.PDF

12HL-LBD-18824 V/10.8 W24 V/10.8 W——376g

HL-LBD-188.PDF

13HL-LBD-20024 V/11.52 W24 V/11.52 W24 V/9.6 W400g

HL-LBD-200.PDF

14HL-LBD-21324 V/12.24 W24 V/12.24 W——416g

HL-LBD-213.PDF

15HL-LBD-22524 V/12.96 W24 V/12.96 W24 V/10.8 W450g

HL-LBD-225.PDF

16HL-LBD-23824 V/13.68 W24 V/13.68 W——476g

HL-LBD-238.PDF

17HL-LBD-25024 V/13.8 W24 V/13.8 W24 V/11.5 W500g

HL-LBD-250.PDF

18HL-LBD-26324 V/14 W24 V/14 W——526g

HL-LBD-263.PDF

19HL-LBD-27524 V/14.2 W24 V/14.2 W24 V/11.8 W550g

HL-LBD-275.PDF

20HL-LBD-28824 V/14.3 W24 V/14.3 W——576g

HL-LBD-288.PDF

21HL-LBD-30024 V/14.4 W24 V/14.4 W24 V/12 W600g

HL-LBD-300.PDF

22HL-LBD-35024 V/16.8 W24 V/16.8 W24 V/13.44 W700g

HL-LBD-350.PDF

23HL-LBD-40024 V/19.2 W24 V/19.2 W24 V/15.36 W800g

HL-LBD-400.PDF

24HL-LBD-45024 V/21.6 W24 V/21.6 W24 V/17.28 W900g

HL-LBD-450.PDF

25HL-LBD-50024 V/24 W24 V/24 W24 V/19.2 W1000g

HL-LBD-500.PDF

26HL-LBD-55024 V/26.4 W24 V/26.4 W24 V/21.12 W1100g

HL-LBD-550.PDF

27HL-LBD-60024 V/28.8 W24 V/28.8 W24 V/23 W1200g

HL-LBD-600.PDF

28HL-LBD-65024 V/29 W24 V/29 W24 V/24.96 W1300g

HL-LBD-650.PDF

29HL-LBD-70024 V/30.9 W24 V/30.9 W24 V/26.88 W1400g

HL-LBD-700.PDF

30HL-LBD-80024 V/35.3 W24 V/35.3 W24 V/30.7 W1600g

HL-LBD-800.PDF

31HL-LBD-90024 V/39.7 W24 V/39.7 W24 V/34.56 W1800g

HL-LBD-900.PDF

32HL-LBD-100024 V/44.16 W24 V/44.16 W24 V/38.4 W2000g

HL-LBD-1000.PDF



注:● 红色 ● 绿色 ● 蓝色 ◎ 白色 ● 红外
