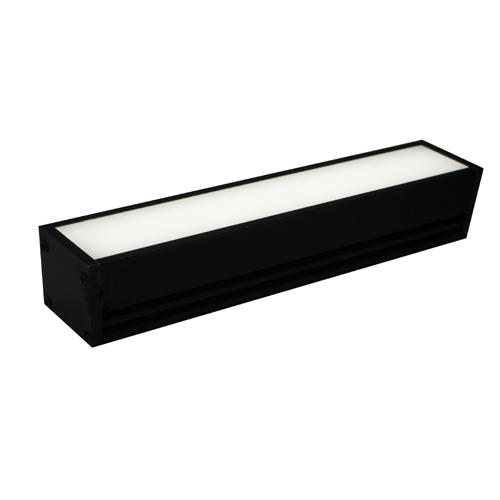

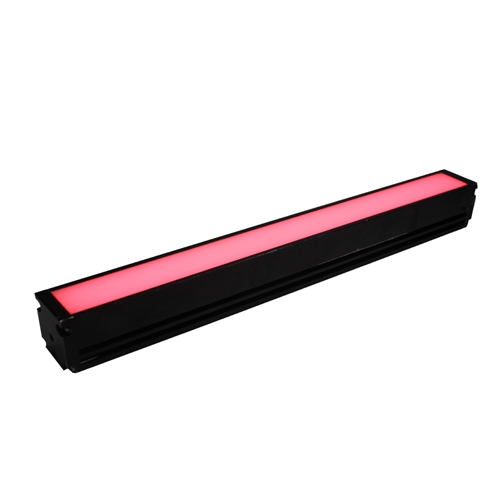

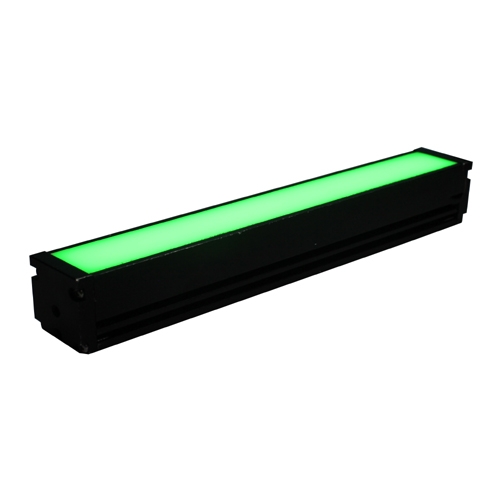

窄条形散射光源介绍



         LED灯珠排布成长条形,经特殊扩散材料形成均匀光路,多用于单边或多边以一定角度照射物体。可根据实际情况多条自由组合,照射角度与安装距离可灵活调节,适用于较大结构被测物





产品特点


    ◆ 大角度LED阵列散射照明亮度均匀

    ◆  照射角度调节灵活,使用方便

    ◆ 可根据客户要求多样化定制

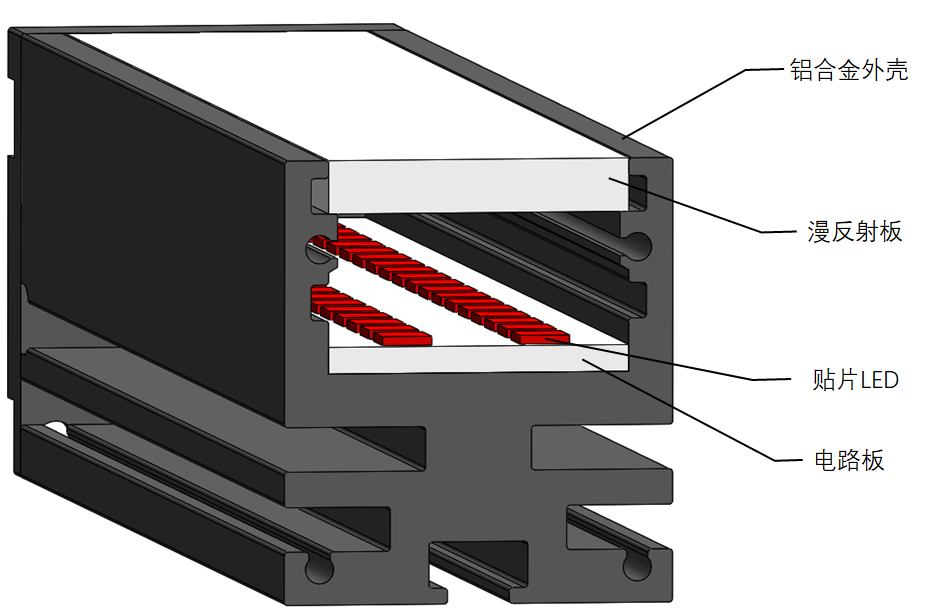

剖面结构图:





    条形散射照明系列,表面采用高透光,高均匀性的散射材料;采用贴片式LED,发射角大,在均匀度上,比直插式LED加普通散射板更具优势;内部采用铝基板,与外壳无缝接触,导热速度更快;外壳采用铝制品材料,表面加工采用特殊结构,最大限度扩大散热面积;两种安装方式可选,背光滑槽安装和两端螺丝孔安装






应用领域


    ◆ 字符、二维码识别

    ◆ 产品表面缺陷检测

    ◆ 产品复杂形状的判别

    ◆ Mark点定位检测

    ◆ 大面积物体检测等

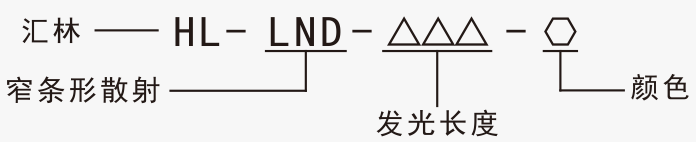

产品命名规则




可定制参数


      灯珠排数、外形尺寸、安装孔位、亮度、波长、色温。

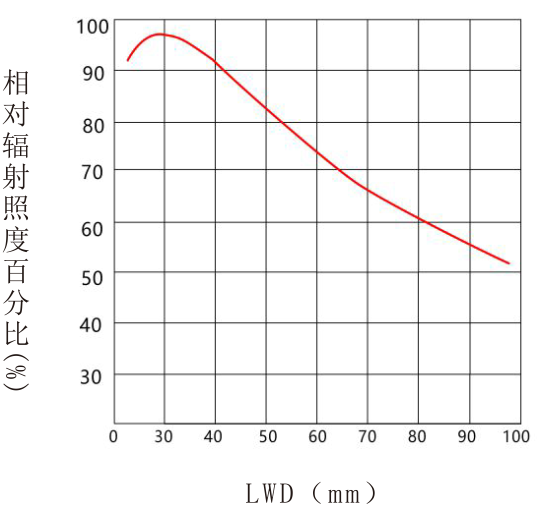

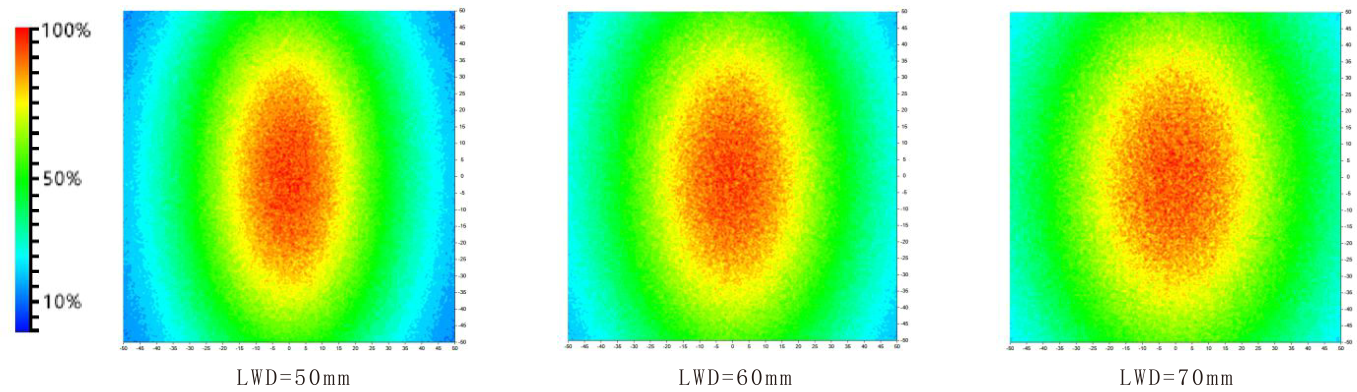

相对辐射照度平面分布图





    相对辐射照度图表

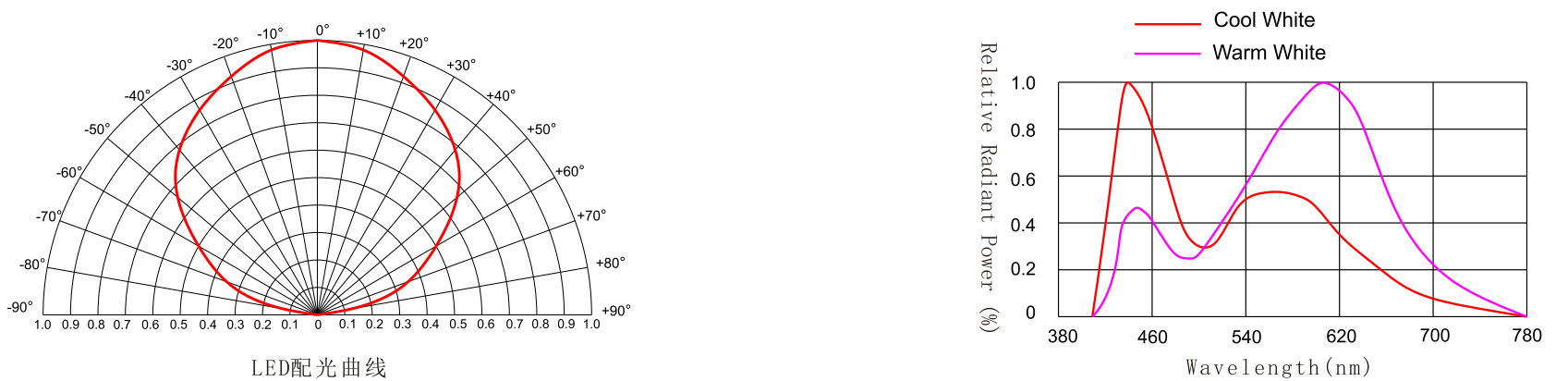

光源配光曲线示意图

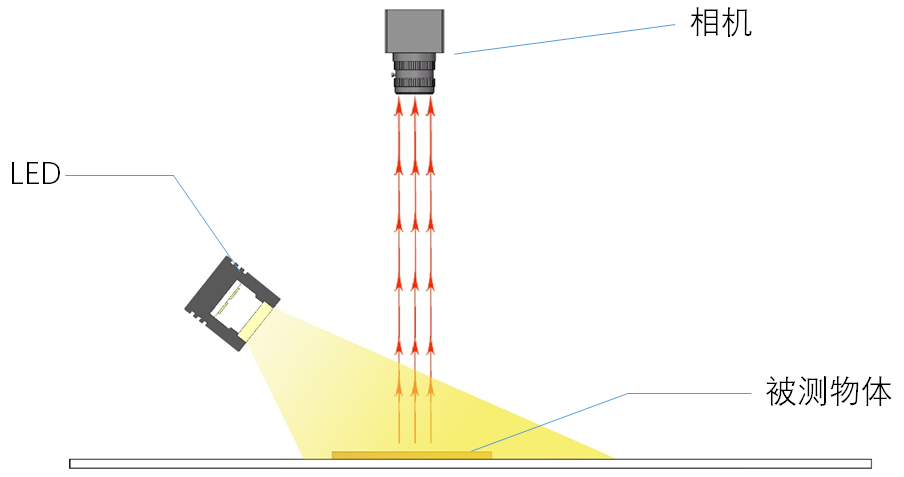

应用说明:




    条形光源是较大方形结构被测物的首选光源;颜色可根据需求

搭配,自由组合;照射角度与安装距离随意可调。通过调节光线的

角度和方向,可以检测到被测物体表面材质、颜色、纹理与形态等

信息差异。对于光滑的反光物体,使用散射光照射,光斑均匀柔和,

避免直射照明导致图像出现灯影情况。条形组合光在选择时,一

定要考虑光源的安装高度,再根据被测特征点的长度宽度选择相对

应的条形光进行组合。









成像实例

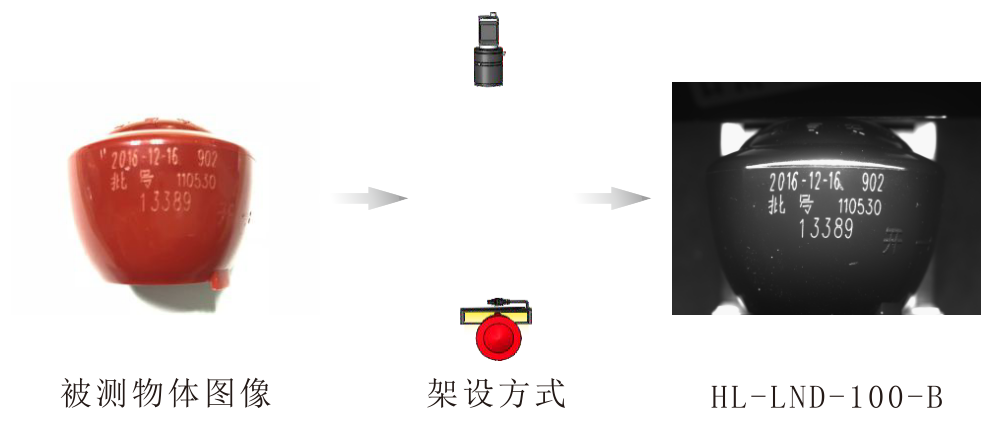

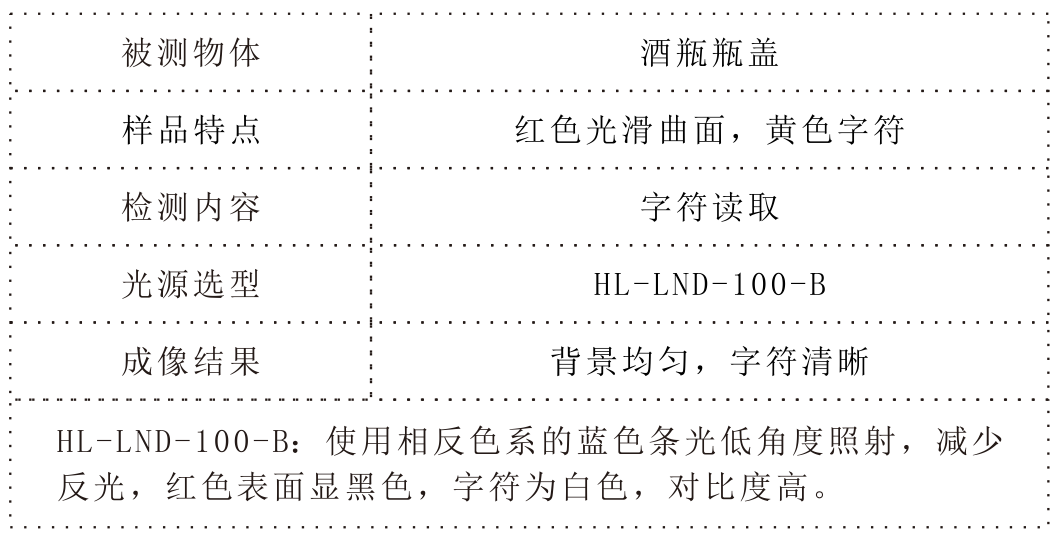

案例一:酒瓶瓶盖检测

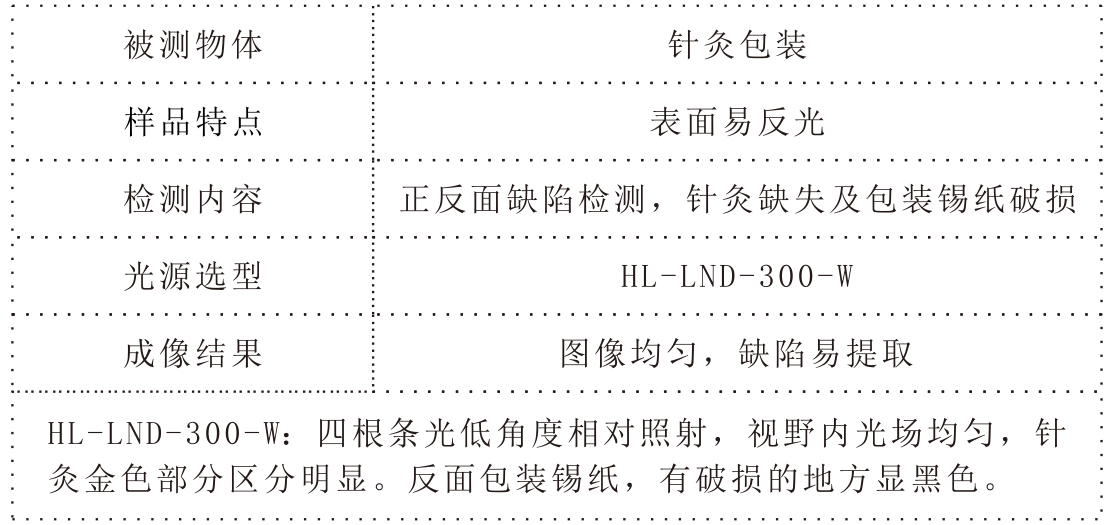

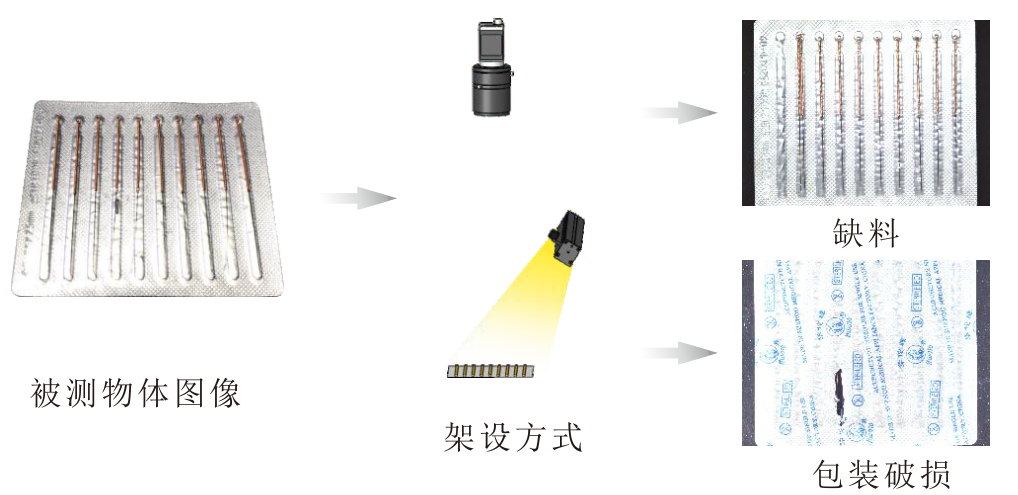

案例二:针灸包装检测










产品系列选型表




序号光源型号电压/功率 电压/功率 电压/功率 重量下载
1HL-LND-2524 V/0.72 W24 V/1.08 W——70 g

HL-LND-25.pdf

2HL-LND-38——24 V/1.8 W——80 g

HL-LND-38-R.pdf

3HL-LND-5024 V/1.44 W24 V/2.02 W24 V/2.02 W91 g

HL-LND-50.pdf

4HL-LND-63——24 V/2.4 W——102 g

HL-LND-63-R.pdf

5HL-LND-7524 V/2.02 W24 V/3.02 W——112 g

HL-LND-75.pdf

6HL-LND-88——24 V/3.36 W——123 g

HL-LND-88-R.pdf

7HL-LND-10024 V/2.69 W24 V/4.03 W24 V/4.03 W133 g

HL-LND-100.pdf

8HL-LND-113——24 V/4.32 W——144 g

HL-LND-113-R.pdf

9HL-LND-12524 V/3.36 W24 V/5.04 W——154 g

HL-LND-125.pdf

10HL-LND-138——24 V/5.28 W——165 g

HL-LND-138-R.pdf

11HL-LND-15024 V/4.03 W24 V/6.05 W24 V/6.05 W175 g

HL-LND-150.pdf

12HL-LND-163——24 V/6.24 W——187 g

HL-LND-163-R.pdf

13HL-LND-17524 V/4.7 W24 V/7.06 W——197 g——
14HL-LND-188——24 V/7.2 W——208 g

HL-LND-188-R.pdf

15HL-LND-20024 V/5.38 W24 V/8.06 W24 V/8.06 W218 g

HL-LND-200.pdf

16HL-LND-25024 V/6.72 W24 V/9.36 W24 V/9.36 W261 g

HL-LND-250.pdf

17HL-LND-30024 V/7.49 W24 V/11.23 W24 V/11.23 W304 g

HL-LND-300.pdf

18HL-LND-35024 V/8.74 W24 V/13.01 W24 V/13.01 W346 g

HL-LND-350.pdf

19HL-LND-40024 V/9.98 W24 V/13.82 W24 V/13.82 W389 g

HL-LND-400.pdf

20HL-LND-50024 V/12.48 W24 V/17.28 W24 V/17.28 W474 g

HL-LND-500.pdf

21HL-LND-60024 V/13.82 W24 V/20.74 W24 V/20.74 W600 g

HL-LND-600.pdf

22HL-LND-70024 V/16.13 W24 V/24.19 W24 V/24.19 W644 g

HL-LND-700.pdf

23HL-LND-80024 V/18.43 W24 V/27.65 W24 V/27.65 W757 g——
24HL-LND-90024 V/20.74 W24 V/28.51 W24 V/28.51 W842 g

HL-LND-900.pdf

25HL-LND-100024 V/23.04 W24 V/31.68 W24 V/31.68 W927 g

HL-LND-1000.pdf

26HL-LND-120024 V/27.65 W24 V/38.02 W24 V/38.02 W1097 g

HL-LND-1200.pdf

27HL-LND-150024 V/31.68 W24 V/47.52 W24 V/47.52 W1353 g

HL-LND-1500.pdf

28HL-LND-180024 V/38.02 W24 V/51.84 W24 V/51.84 W1721 g

HL-LND-1800.pdf

29HL-LND-210024 V/44.35 W24 V/60.48 W24 V/60.48 W1976 g

HL-LND-2100.pdf

30HL-LND-240024 V/50.69 W24 V/69.12 W24 V/69.12 W2232   g——
31HL-LND-75-B-F



HL-LND-75-B-F.pdf


注:● 红色 ● 绿色 ● 蓝色 ◎ 白色 ● 红外
