 多色光源介绍(HL-CL-50-RGB)



         以光的三原色为基础,可通过变换,组合来形成除“RGB”之外的不同波长的光,用来应对样品的不确定性;或在样品的表面结构上形成色环,强化特征。



产品特点


    ◆ RGB三原色随意切换,组合

    ◆ 可应用不同种类的光源


应用说明:



       与同轴光源的结构基本无异,散射版前斜置半透半反射分光镜,用于形成有效的平行光。




应用领域


    ◆ PCB版:焊点、丝印的检测

    ◆ 芯片:丝印检测



可定制参数


  波长、色温、照射角度、尺寸、光源类别等。







应用说明:


      经面光源采用分光镜设计,适用于粗糙程度不同、反光强

或不平整的表面区域;可以消除物体表面不平整引起的阴影,从而减少干扰;可用于反光厉害的平面物体检测,图像效果为明亮背景上的黑色特征,特别适合检测镜面物体上的划痕;选择同轴光时主要看其发光面积,根据目标的大小


光的发光面积最好比目标尺寸大

1.6~2倍左右,从而保证图像均

匀性,故同轴光并不适用于大面

积照射,同轴光在安装时尽量不

要离目标太高,越高要求选用的

同轴光越大。

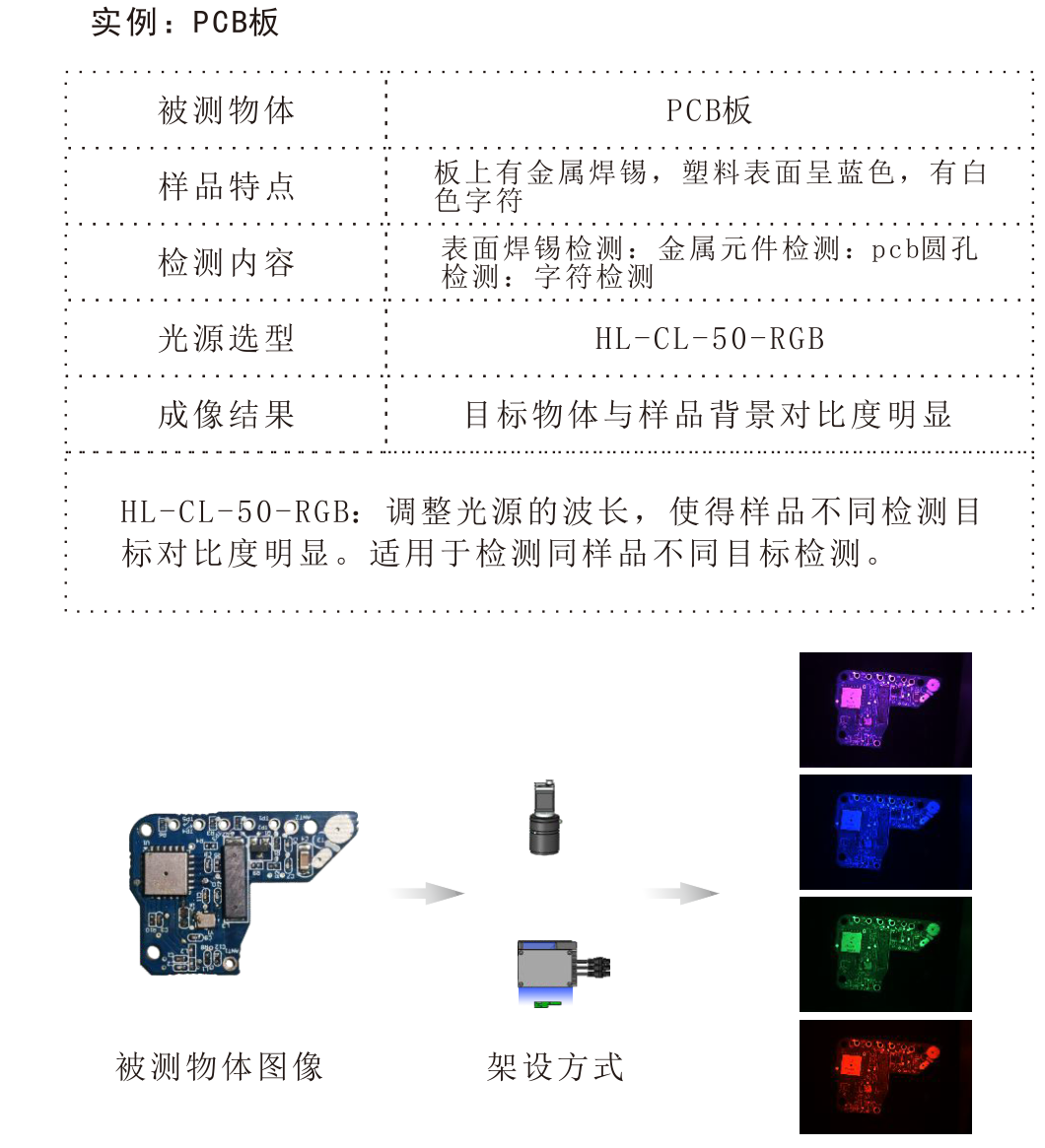

   成像实例:

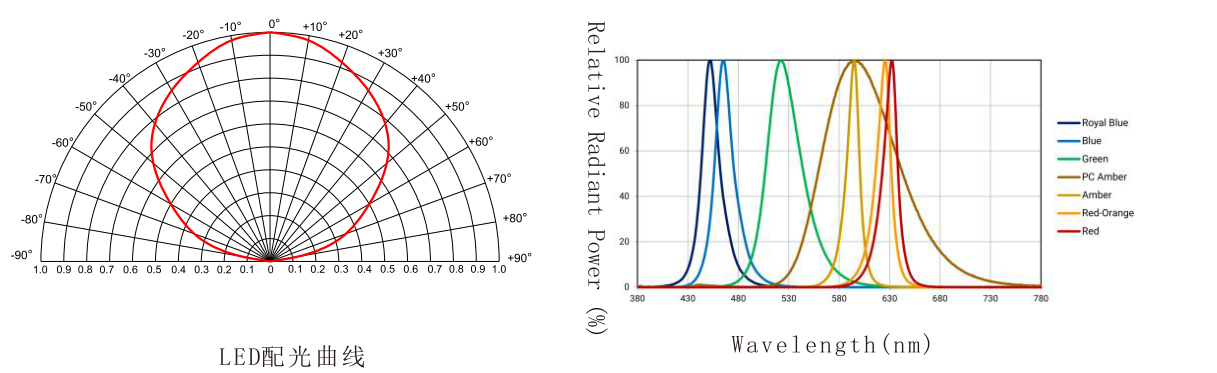

光源配光曲线示意图:







 多色光源介绍(HL-AOI-210-RGBW)



         产品介绍:对传统AOI光源进行改进,由RGB三色光,改为RGBW四色光,四种颜色角度各异,由上至下分别为高角度R,中角度G,中低角度W,低角度B,不同颜色,不同角度,能够有效的凸显被测物体的三维信息。

           四种颜色全部采用贴片大功率LED(0.5W,1W,3W可选)贴合在铝基板上,与外壳紧密连接在一起,能够快速有效的把热量导出去,保证光源使用寿命。


产品特点


    ◆ 红绿蓝白四色光照明     ◆ 凸显缺陷信息

    ◆ 光线均匀                       ◆ 减少反光不同角度组合

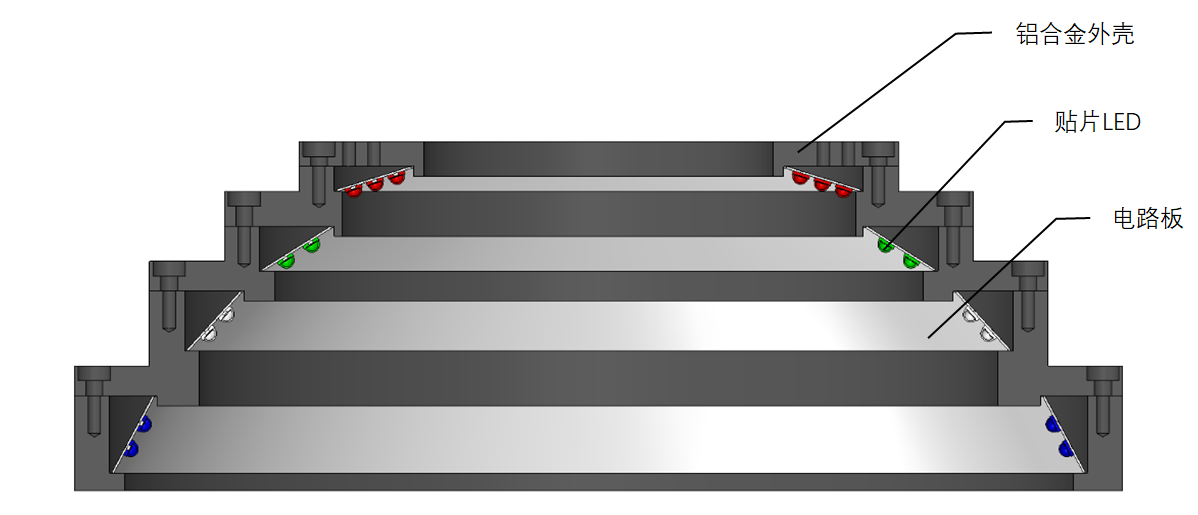

剖面结构图:






应用领域


    ◆ 多层次物体检测

    ◆ 电路板焊接检测

    ◆ PCB漏件、错件、偏斜、桥接等缺陷

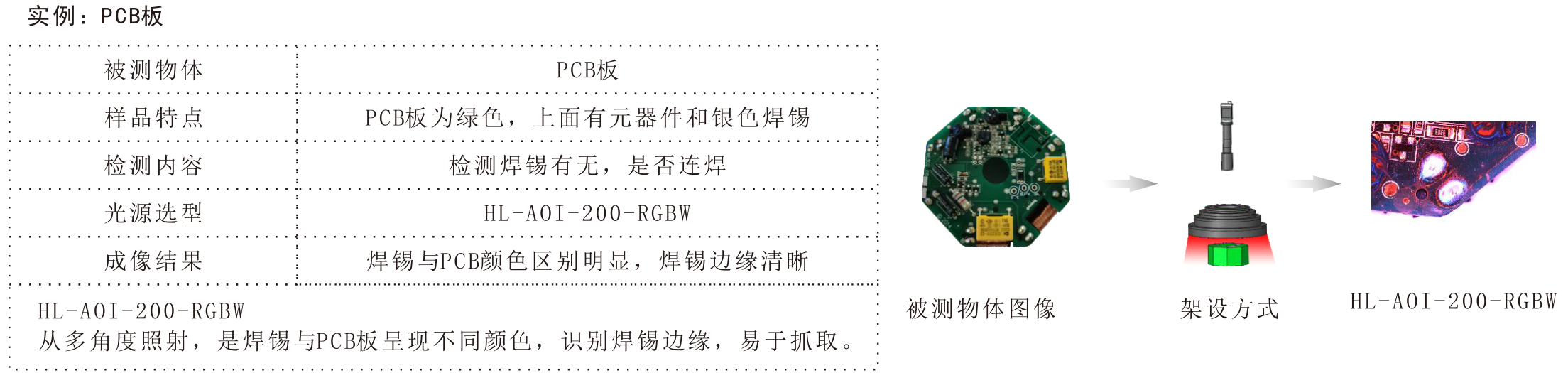

成像实例:







产品系列选型表


序号光源型号电压/功率 重量说明下载
1HL-RA-210-RGBW24 V/108.0 W1700 g小功率四色光

HL-RA-210-RGBW.pdf

2HL-AOI-210-RGBW48 V/——1485 g大功率四色光HL-AOI-210-RGBW.pdf
3HL-R30-65-RGB24 V/3.0 W204 g环形直射三色光

HL-R30-65-RGB.pdf

4HL-RD0-120-RGB24 V/33.6 W379 g环形散射三色光

——

5HL-RD30-120-RGB24 V/33.6 W397 g环形散射三色光

HL-RD30-120-RGB.pdf

6HL-RD45-120-RGB24 V/33.6 W397 g环形散射三色光——
7HL-RD45-180-RGB24 V/96.0 W576 g环形散射三色光——
8HL-RD30-60-RGB24 V/9.6 W210 g环形散射三色光HL-RD30-60-RGB.pdf
9HL-CL-40-RGB24 V/17.6 W270 g同轴三色光——
10HL-CL-50-RGB24 V/18.0 W370 g同轴三色光HL-CL-50-RGB.pdf
11HL-CL-60-RGB24 V/19.0 W420 g同轴三色光

HL-CL-60-RGB.pdf

12HL-CL-75-RGB24 V/20.0 W720 g同轴三色光——
13HL-BK-200-300-WIR24 V/96.0 W2063 g背光双色光

HL-BK-200-300.pdf
