• 宽光斑线光源

  • 所属分类:宽光斑线光源
    产品说明:
    全国咨询热线:

    0512-36835998

    立即采购
  • 详细介绍


宽光斑线光源介绍



        与高亮线性光源相比,该系列线性光源,光斑更宽,且高均匀度,高亮度。适用于对光斑宽度及均匀性要求较高的线扫应用场合





产品特点


    ◆ 宽光斑,高亮度、高均匀性

    ◆ 特殊散热结构,性能稳定

    ◆ 支持多样化定制

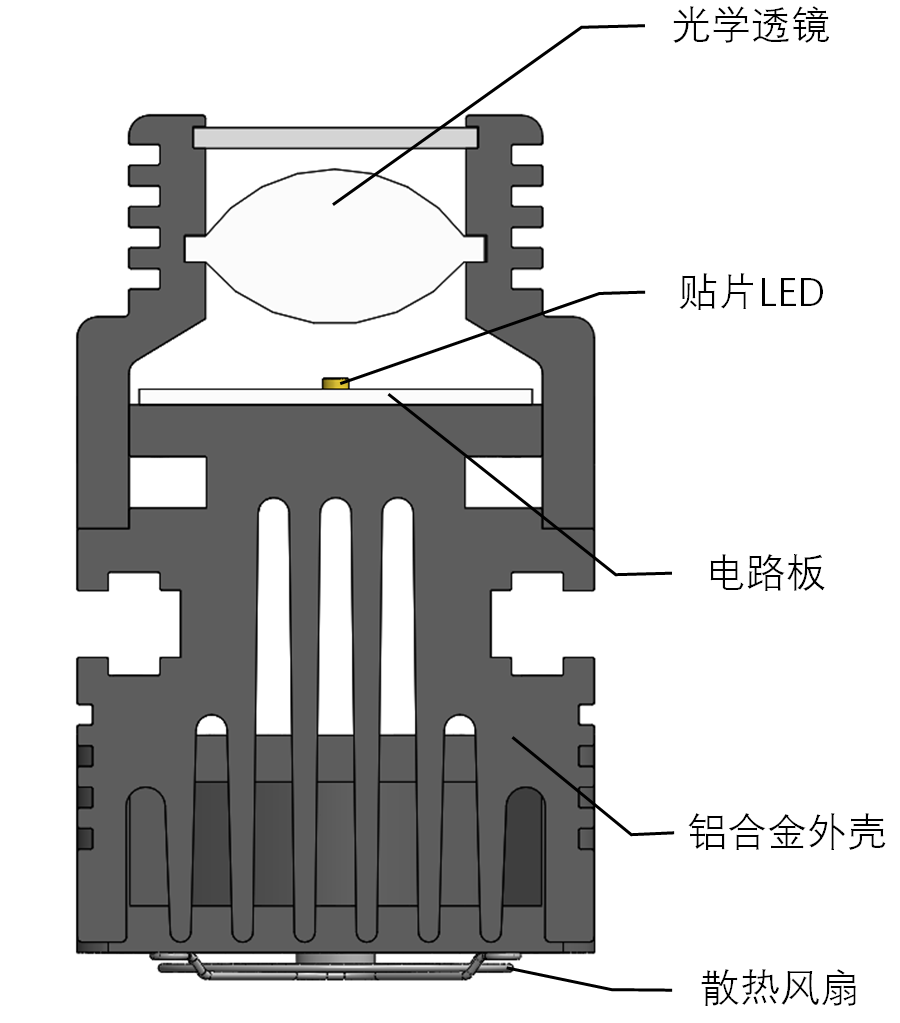

剖面结构图:



       采用大功率贴片LED ,配有特殊结构柱状透镜,经结构优化设计,可同时实现高亮和高均匀性,且光斑更宽;可根据工作距离和光斑宽度的要求,调整透镜的规格;针对线性光源亮度高,功率较大,设计了特殊的风冷散热结构,保证光源的稳定性。






应用领域


    ◆ 印刷线路板表面检测

    ◆ 印刷品表面检测

    ◆ 皮革表面检测

    ◆ 锂电池涂布缺陷检测

   ◆ 圆柱面表面检测等

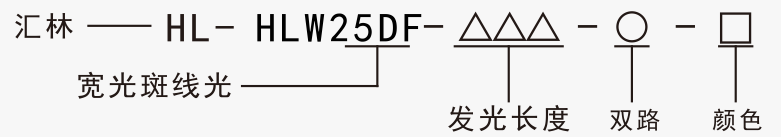

产品命名规则




可定制参数


     发光尺寸、光斑宽度、散热方式、安装方式、亮度、波长。





应用说明

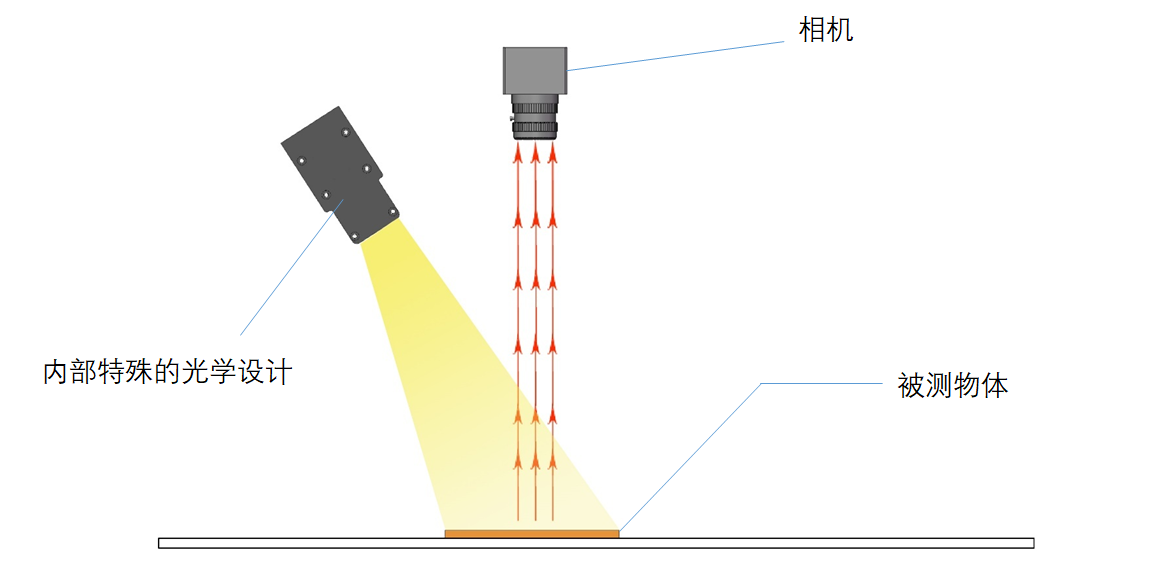

     1622193312339577.png 在原本线光源的基础上,选用椭圆柱形导光柱+增光膜结构,这使得光源在亮度不变的情况下具有更宽的光斑;常用于石墨带缺陷检测;硅片裂纹、印刷检测等。

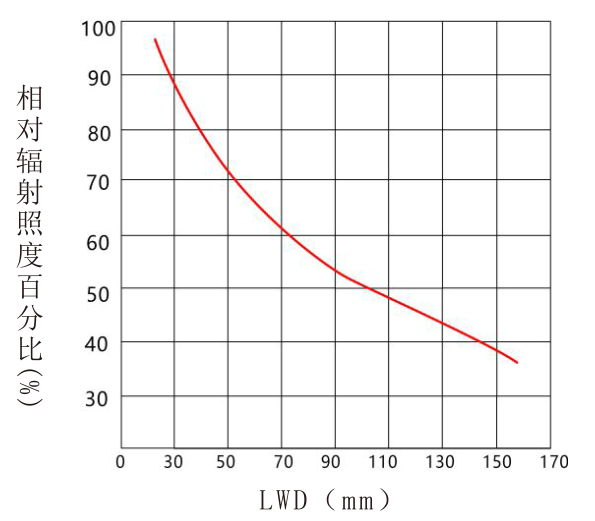

相对辐射照度图表

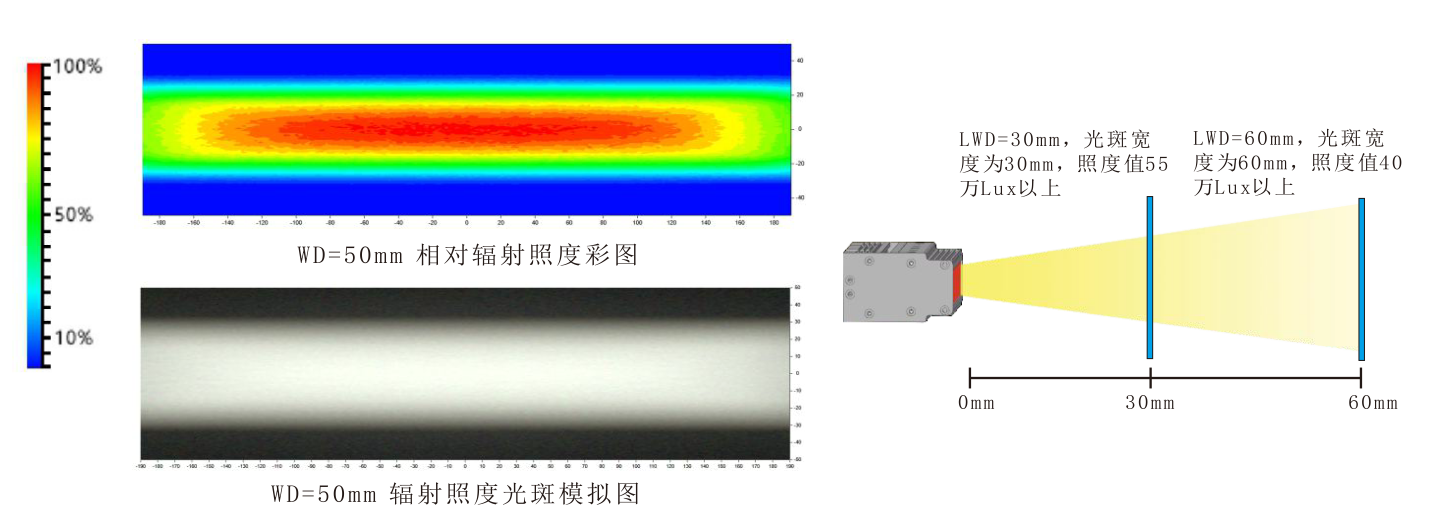

 相对辐射照度平面分布图




image.png   image.png

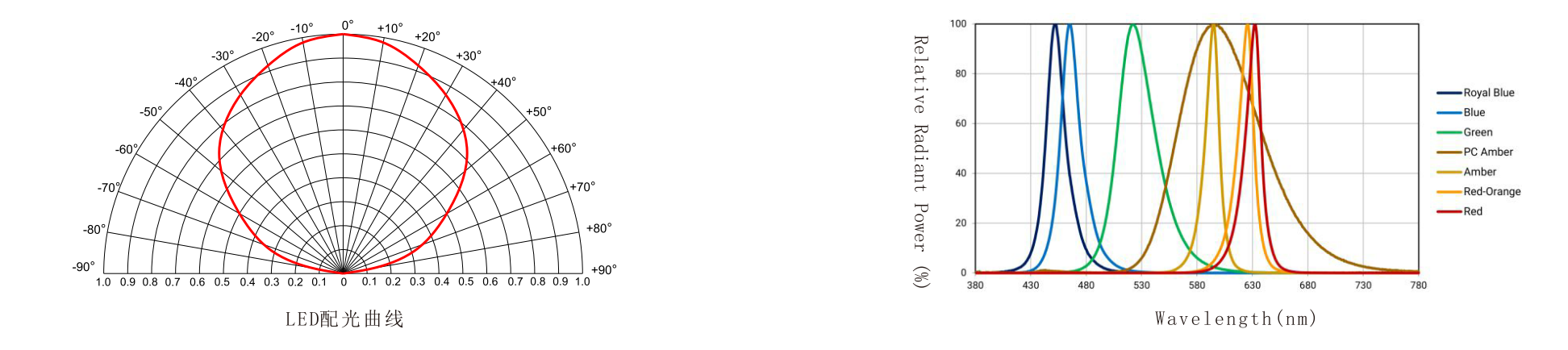

光源配光曲线示意图:

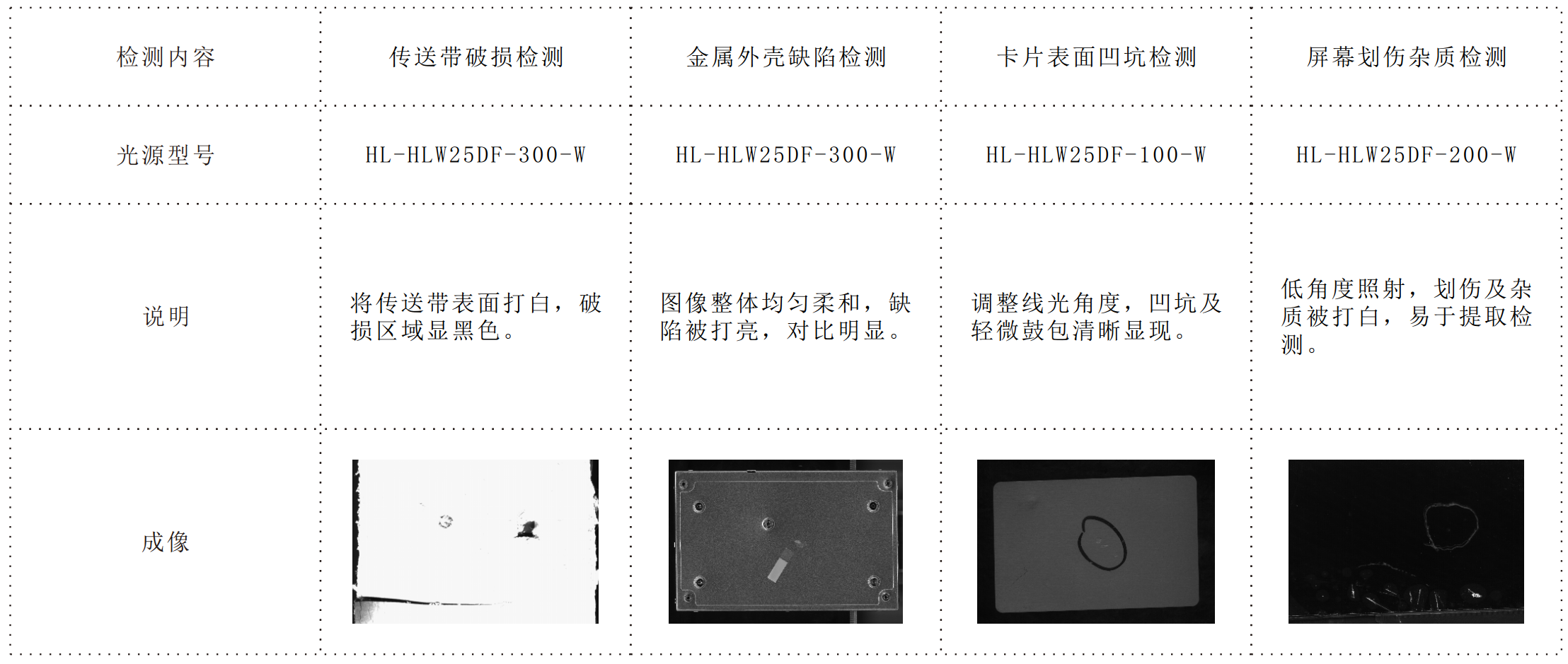

成像实例:







产品系列选型表



序号光源型号电压/功率 电压/功率 电压/功率 重量下载
1HL-HLW25DF-10024 V/19.2 W24 V/19.2 W24 V/9.6 W565 g

HL-HLW25(D)F-100.PDF

2HL-HLW25DF-15024 V/28.8 W24 V/28.8 W——847 g

HL-HLW25(D)F-150.PDF

3HL-HLW25DF-20024 V/38.4 W24 V/38.4 W24 V/19.2 W1130 g

HL-HLW25(D)F-200.PDF

4HL-HLW25DF-25024 V/48.0 W24 V/48.0 W——1412 g

HL-HLW25(D)F-250.PDF

5HL-HLW25DF-30024 V/57.6 W24 V/57.6 W24 V/28.8 W1695 g

HL-HLW25(D)F-300.PDF

6HL-HLW25DF-35024 V/67.2 W24 V/67.2 W——1977 g

HL-HLW25(D)F-350.PDF

7HL-HLW25DF-40024 V/76.8 W24 V/76.8 W24 V/38.4 W2260 g

HL-HLW25(D)F-400.PDF

8HL-HLW25DF-45024 V/86.4 W24 V/86.4 W——2542 g

HL-HLW25(D)F-450.PDF

9HL-HLW25DF-50024 V/96.0 W24 V/96.0 W24 V/48.0 W2825 g

HL-HLW25(D)F-500.PDF

10HL-HLW25DF-55024 V/105.6 W24 V/105.6 W——3107 g

HL-HLW25(D)F-550.PDF

11HL-HLW25DF-60024 V/115.2 W24 V/115.2 W24 V/57.6 W3770 g

HL-HLW25(D)F-600.PDF

12HL-HLW25DF-650-224 V/124.8 W24 V/124.8 W——4084 g

HL-HLW25(D)F-650.PDF

13HL-HLW25DF-700-224 V/134.4 W24 V/134.4 W24 V/67.2 W4398 g

HL-HLW25(D)F-700.PDF

14HL-HLW25DF-750-224 V/144.0 W24 V/144.0 W——4712 g

HL-HLW25(D)F-750.PDF

15HL-HLW25DF-800-224 V/153.6 W24 V/153.6 W24 V/76.8 W5026 g

HL-HLW25(D)F-800.PDF

16HL-HLW25DF-850-224 V/163.2 W24 V/163.2 W——5340 g

HL-HLW25(D)F-850.PDF

17HL-HLW25DF-900-224 V/172.8 W24 V/172.8 W24 V/86.4 W5654 g

HL-HLW25(D)F-900.PDF

18HL-HLW25DF-1000-224 V/192.0 W24 V/192.0 W24 V/96.0 W6283 g

HL-HLW25(D)F-1000.PDF



注:● 红色 ● 绿色 ● 蓝色 ◎ 白色 ● 红外
